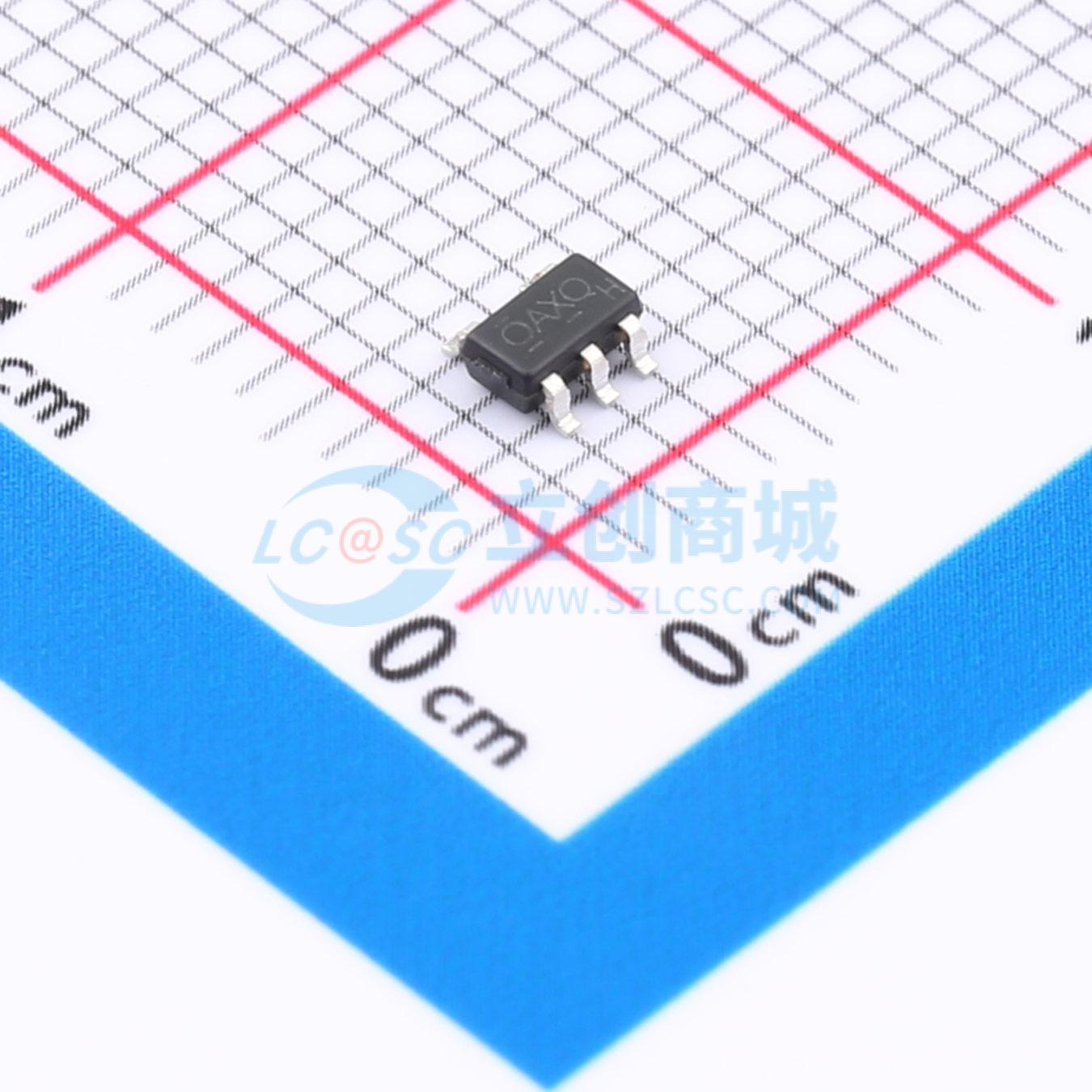

温馨提醒：图片仅供参考，商品以实物为准

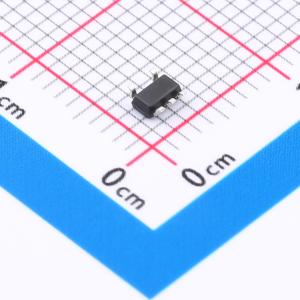

OPA333AIDBVR-HXY
压摆率(SR)0.22V/us 工作电压: 1.8V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单路精密运算放大器采用小型SOT-23-5L封装，专为高精度应用设计。其拥有超低的2uV输入失调电压和仅70pA的输入偏置电流，确保了卓越的精度和极低的噪声性能。尽管压摆率0.16V/us提供了稳定平缓的响应速度，但其在低速信号处理及高精度测量领域表现出色，是对精度要求严苛的应用场合的理想选择。
- 商品型号
- OPA333AIDBVR-HXY
- 商品编号
- C19626966
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 输入失调电压(Vos) | 3uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.22V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 112dB | |
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 70pA | |
| 静态电流(Iq) | 26uA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；零漂移/自动稳零；反相位输入保护 |
商品概述
OPAx333系列放大器通过采用专利的快速阶跃响应斩波稳定技术，提供输入失调电压校正，从而实现极低的失调和漂移。该方法持续测量并补偿输入失调，消除了随时间、温度变化的漂移以及1/f噪声的影响。这一设计突破实现了350kHz的增益带宽积和0.22V/μs的高压摆率，同时仅消耗26μA的静态电流。这些器件单位增益稳定，并具有良好的电源抑制比和共模抑制比。该系列非常适合需要精密放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速瞬态响应。轨到轨的输入和输出摆幅使得高侧和低侧检测都变得容易。该系列可在低至1.8V的单电源电压下工作，适用于双电池应用。这些运算放大器增强了电磁干扰保护，以最大限度地减少来自外部源的电磁干扰，并具有高静电放电保护。所有型号均指定在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 高直流精度：最大失调电压为±10μV，最大漂移为±50nV/℃；最小开环增益为112dB；最小电源抑制比为112dB；最小共模抑制比为112dB；在0.1Hz至10Hz频率下，典型噪声电压为1.1μVₚ₋ₚ。
- 350kHz带宽和0.22V/μs压摆率。
- 对于1V阶跃信号，达到0.1%精度的建立时间为6μs。
- 达到0.1%精度的过载恢复时间为55μs。
- 每个放大器功耗低至26μA，电源电压范围宽，为1.8V至5.5V。
- 工作温度范围：-40℃至+125℃。
应用领域
- 精密电流检测
- 电阻式热探测器
- 温度、位置和压力传感器
- 医疗设备
- 电子秤
