温馨提醒：图片仅供参考，商品以实物为准

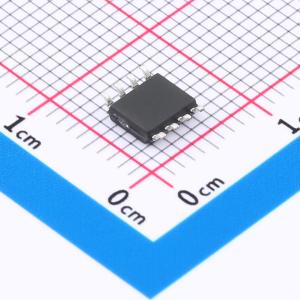

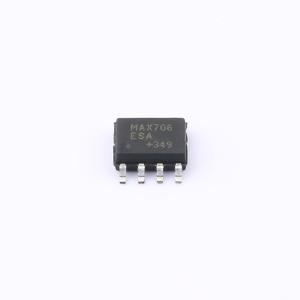

MAX706ESA-HXY
输入电压: 4.8V~5.5V 低电平有效 阈值电压: 4.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOP-8封装的监控与复位芯片适用于5至5.5V电源系统，具有可调复位阈值（4.25V-4.50V），能实时精密监测单一电源电压。一旦检测到电压跌至预设范围内，将立即触发低电平有效的复位信号，确保在电源波动时系统能够及时、准确重启，避免运行异常。作为微处理器和嵌入式系统的可靠伙伴，它提供了关键的电压保护功能，保障设备始终处于稳定、安全的工作状态。
- 商品型号
- MAX706ESA-HXY
- 商品编号
- C19626958
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | - | |
| 工作电压 | 4.8V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 75uA |
商品概述
这些芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值（例如 2.63V、2.93V、3.08V、4.00V、4.40V 或 4.65V，具体取决于型号）时，将产生复位信号。部分型号（706P/R/S/T/J、705/706/813L）集成了一个具有1.6秒延时复位功能的看门狗电路，可通过将WDI引脚悬空来禁用。其他型号（708R/S/T/J、707/708）提供高电平和低电平两种复位输出，但不具备看门狗功能。芯片内置一个1.25V比较器，可用于监测电池欠压情况。所有芯片均支持手动复位功能。封装形式包括8引脚DIP、SOP和紧凑型MSOP。
商品特性
- 低功耗，且完全兼容美信MAX706/MAX708/MAX705/MAX813L系列产品
- 提供六种高精度可选的电压监测阈值
- 具备手动复位输入引脚
- 集成1.25V基准电压监控器
- 部分型号具备看门狗计时器功能
- 提供200ms的复位延迟输出
- 提供三种可选的复位信号输出类型
- 提供8引脚DIP、SOP和MSOP封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA和便携式设备
