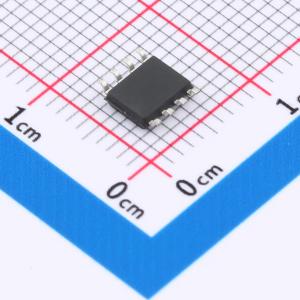

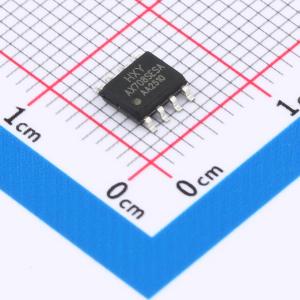

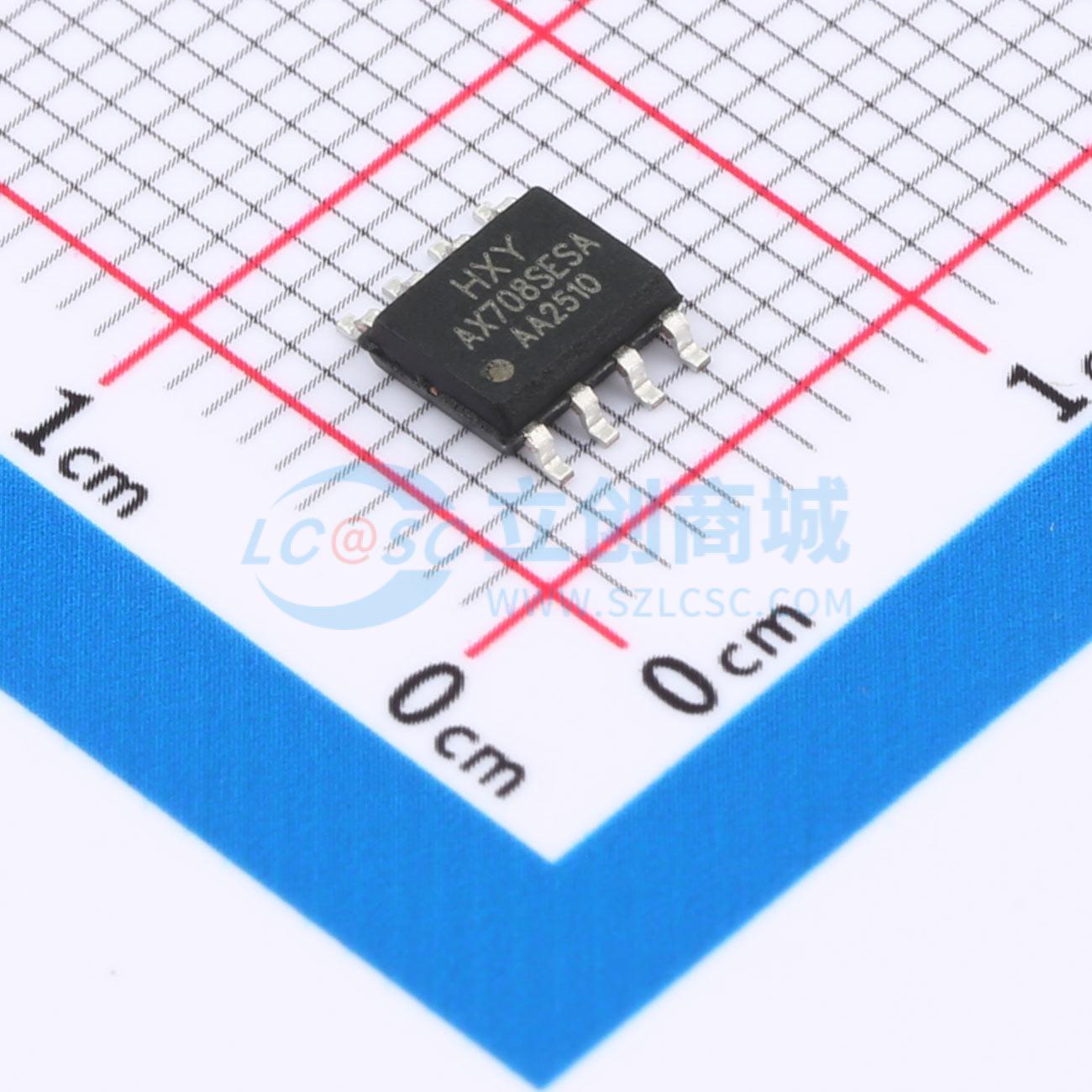

MAX708SESA-HXY

输入电压: 4.8V~5.5V 低电平有效阈值电压: 3V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款监控和复位芯片支持4.8V至5.5V的输入电压范围，采用低电平有效的复位机制。其阈值电压设定为3V，能够有效监控单一电压水平。该芯片适用于多种监控需求，确保系统稳定运行，是设计可靠性的理想选择。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MAX708SESA-HXY
商品编号: C19626960
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

706P/R/S/T/J、708R/S/T/J、705/6/7/8和813L系列芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值时，芯片将产生复位信号。具体阈值包括：2.63V（适用于706P/R、708R）、2.93V（适用于706S、708S）、3.08V（适用于706T、708T）、4.00V（适用于706J、708J）、4.40V（适用于706/708）以及4.65V（适用于705/707、813L）。706P/R/S/T/J、705/706和813L芯片集成了一个带有1.6秒延时复位功能的看门狗电路；将WDI引脚悬空可禁用该看门狗计时器。708R/S/T/J、707/708芯片提供高电平和低电平两种复位输出，但不具备看门狗功能。706P芯片与706R芯片功能基本一致，但复位输出为高电平。813L芯片与705芯片功能基本一致，复位输出同样为高电平。所有芯片均内置一个1.25V比较器，可用于监测电池低电压状态，并具备手动复位功能。封装形式包括8引脚DIP、SOP（SOIC）以及紧凑型MSOP。

商品特性

低功耗，完全兼容美信公司的MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L产品
提供6种高精度电压监测选项
具备手动复位输入
内置1.25V电压监控器
集成看门狗功能（适用于706P/R/S/T/J、705/6/813L）
提供200ms复位延迟输出
提供3种复位信号选项
采用8引脚DIP、SOP（SOIC）、MSOP封装

应用领域

电脑和控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA和便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	-
	工作电压	4.8V~5.5V
	复位有效电平	低电平有效
	阈值电压	3V

	属性	参数值
	受监控电压数	1
	复位超时	200ms
	工作温度	-40℃~+85℃
	功能特性	手动复位输入；看门狗定时器
	静态电流(Iq)	50uA
