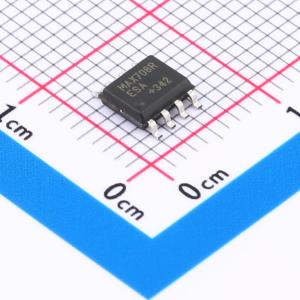

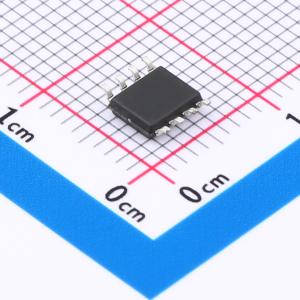

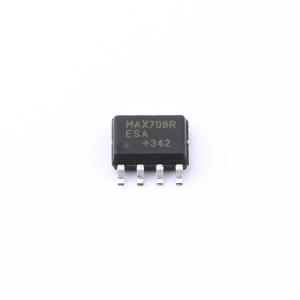

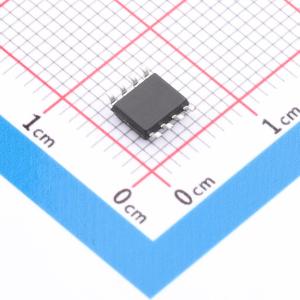

MAX708RESA-HXY
输入电压: 4.8V~5.5V 低电平有效 阈值电压: 2.7V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOP-8封装的监控与复位芯片针对5至5.5V电源系统设计，具备2.55V-2.70V可调复位阈值。当检测到供电电压低于预设范围时，它会快速触发低电平有效的复位信号，确保在电源异常时系统能够及时恢复初始状态。专为单一电源精准监控，广泛应用于微处理器和嵌入式系统中，提供至关重要的电压保护功能，有效避免因电压波动导致的系统不稳定或故障发生。
- 商品型号
- MAX708RESA-HXY
- 商品编号
- C19626959
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106355克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | - | |
| 工作电压 | 4.8V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 50uA |
商品概述
该系列芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值时，将产生复位信号。部分型号具备一个1.6秒延时复位的看门狗电路，通过将WDI引脚悬空可以禁用此功能。部分型号提供高电平和低电平两种复位电平输出，但无看门狗功能。内置1.25V比较器可用于监测电池低电压。所有芯片均支持手动复位功能。提供8引脚DIP、SOP和MSOP封装。
商品特性
- 低功耗，完全兼容美信公司MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L产品
- 提供6种高精度电压监测阈值可选
- 支持手动复位输入
- 内置1.25V电压监控器
- 具备看门狗功能
- 提供200ms复位延迟输出
- 提供3种复位信号选项
- 提供8引脚DIP、SOP和MSOP封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA和便携式设备
