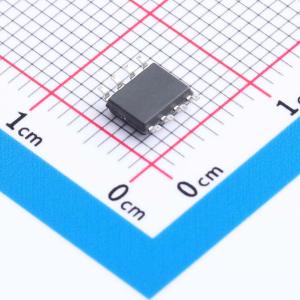

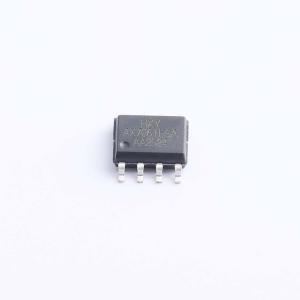

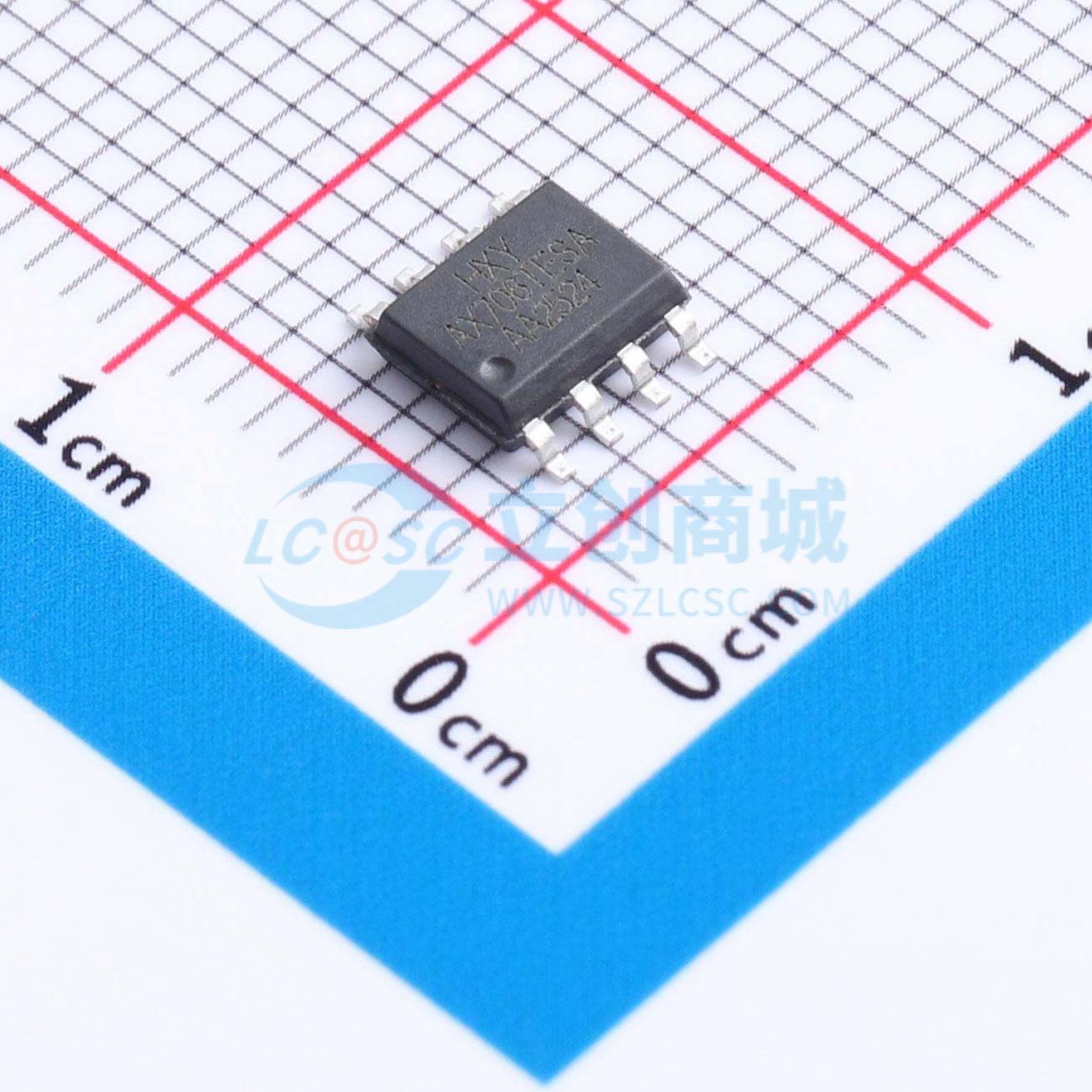

MAX706TESA-HXY

4.8V~5.5V 低电平有效阈值电压: 3.15V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款SOP-8封装的监控与复位芯片专为5至5.5V电源系统设计，提供精密的电压监控功能。其复位阈值可在3V至3.15V范围内调整，当检测到电源电压低于预设阈值时，会立即触发低电平有效的复位信号，确保系统在电源异常时能够迅速、准确重启，避免运行故障。作为单电源电压监测方案，该器件广泛应用于微处理器和嵌入式系统中，提供关键的电源保护机制，确保设备始终稳定可靠地运行。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MAX706TESA-HXY
商品编号: C19626957
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

706P/R/S/T/J、708R/S/T/J、705/6/7/8和813L芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值（例如706P/R、708R型号为2.63V，706S、708S型号为2.93V，706T、708T型号为3.08V，706J、708J型号为4.00V，706/708型号为4.40V，705/707、813L型号为4.65V）时，将产生复位信号。706P/R/S/T/J、705/706/813L芯片集成一个带1.6秒延时复位的看门狗电路，将WDI引脚悬空即可禁用看门狗计时器。708R/S/T/J、707/708芯片提供高电平和低电平两种复位输出，但不具备看门狗功能。706P芯片与706R芯片功能基本一致，但复位输出为高电平。813L芯片与705芯片功能基本一致，复位输出也为高电平。所有芯片均内置一个1.25V比较器，用于监测电池低电压，并具备手动复位功能。提供8引脚DIP、SOP（SOIC）和紧凑型MSOP封装形式。

商品特性

低功耗，完全兼容美信（Maxim）产品MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L
提供6种高精度电压监测阈值选项
手动复位输入
内置1.25V电压监控器
看门狗功能（706P/R/S/T/J、705/6/813L型号）
200ms复位延迟输出
提供3种复位信号选项
8引脚DIP、SOP（SOIC）、MSOP封装

应用领域

计算机与控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA和便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	-
	工作电压	4.8V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.15V

	属性	参数值
	受监控电压数	1
	复位超时	200ms
	工作温度	-40℃~+85℃
	功能特性	手动复位输入；看门狗定时器
	静态电流(Iq)	75uA
