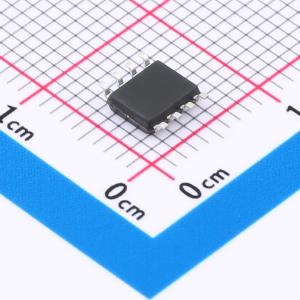

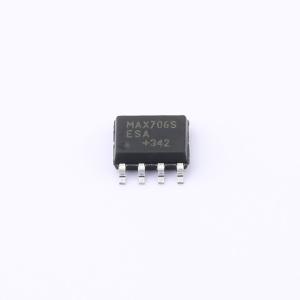

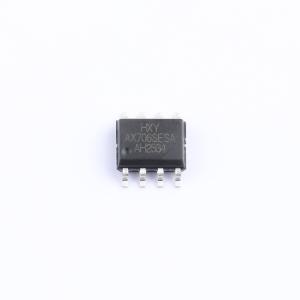

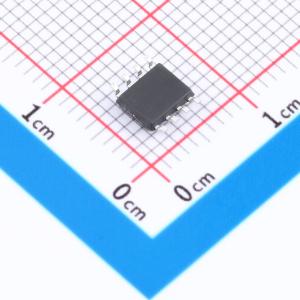

温馨提醒：图片仅供参考，商品以实物为准
MAX706SESA-HXY
输入电压: 4.8V~5.5V 低电平有效 阈值电压: 3V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款SOP-8封装的监控与复位芯片专为5至5.5V电源系统设计，具有可调复位阈值（2.85V-3V），在检测到电源电压低于预设范围时，迅速发出低电平有效的复位信号，有效防止因电源跌落导致的系统异常。专注于单一电源电压的精准监控，适用于微处理器和各类嵌入式应用，提供至关重要的电源保护功能，确保设备在面临电压波动时能稳定、安全地重启及运行。
- 商品型号
- MAX706SESA-HXY
- 商品编号
- C19626956
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | - | |
| 工作电压 | 4.8V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 75uA |
商品概述
706P/R/S/T/J、708R/S/T/J、705/6/7/8和813L系列芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值（例如706P/R和708R为2.63V，706S和708S为2.93V，706T和708T为3.08V，706J和708J为4.00V，706/708为4.40V，705/707和813L为4.65V）时，芯片将产生复位信号。706P/R/S/T/J、705/706和813L芯片集成了一个带有1.6秒延时复位的看门狗电路；将WDI引脚悬空可禁用该看门狗计时器。708R/S/T/J、707/708芯片提供高电平和低电平两种复位输出，但不具备看门狗功能。706P芯片与706R功能基本一致，但复位输出为高电平；813L与705芯片功能也基本一致，复位输出同样为高电平。所有芯片均内置一个1.25V比较器，可用于监测电池低电压状态，并具备手动复位功能。提供8引脚DIP、SOP(SOIC)和紧凑型MSOP封装。
商品特性
- 低功耗，与美信MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L产品完全兼容
- 提供6种高精度电压监测阈值可选
- 具备手动复位输入
- 内置1.25V电压监控器
- 集成看门狗功能（适用于706P/R/S/T/J、705/6/813L型号）
- 提供200ms复位延迟输出
- 提供3种复位信号选项
- 提供8引脚DIP、SOP(SOIC)和MSOP封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA和便携式设备
