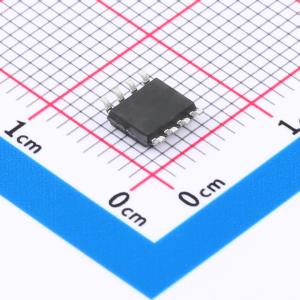

温馨提醒：图片仅供参考，商品以实物为准

MAX705CSA-HXY

5V~5.5V 低电平有效阈值电压: 4.5V；4.75V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 此款SOP-8封装的监控与复位芯片适用于5至5.5V电源系统，具有可调复位阈值（4.50V或4.75V），精准监测电源电压。一旦检测到电压跌至预设阈值以下，立即触发低电平有效的复位信号，确保系统在电源异常时及时、稳定重启。专为单一电源设计，该器件提供卓越的电压保护功能，是嵌入式设备和微处理器系统的必备元件，保障系统运行始终处于安全稳定状态。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: MAX705CSA-HXY
商品编号: C19626950
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

706P/R/S/T/J、708R/S/T/J、705/6/7/8和813L系列芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值（例如，706P/R和708R为2.63V，706S和708S为2.93V，706T和708T为3.08V，706J和708J为4.00V，706/708为4.40V，705/707和813L为4.65V）时，芯片将产生复位信号。706P/R/S/T/J、705/706和813L芯片集成了一个具有1.6秒复位延迟的看门狗定时器电路，通过将WDI引脚悬空可以禁用此看门狗定时器。708R/S/T/J、707和708芯片提供高电平和低电平两种复位输出选项，但不具备看门狗功能。706P芯片与706R功能基本一致，但复位输出为高电平；813L与705芯片功能基本一致，复位输出同样为高电平。所有芯片均内置一个1.25V比较器，可用于监测电池低电压状态，并具备手动复位输入功能。提供8引脚DIP、SOP（SOIC）和紧凑型MSOP封装形式。

商品特性

低功耗，与美信MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L产品完全兼容
提供6种高精度可选的电压监控阈值
具备手动复位输入
内置1.25V电压监控器
看门狗定时器功能（适用于706P/R/S/T/J、705/706和813L）
200ms复位延迟输出
提供3种复位信号选项
采用8引脚DIP、SOP（SOIC）和MSOP封装

应用领域

电脑和控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA和便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	-
	工作电压	5V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.5V；4.75V

	属性	参数值
	受监控电压数	1
	复位超时	200ms
	工作温度	0℃~+70℃
	功能特性	手动复位输入；看门狗定时器
	静态电流(Iq)	75uA
