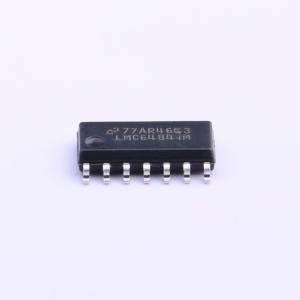

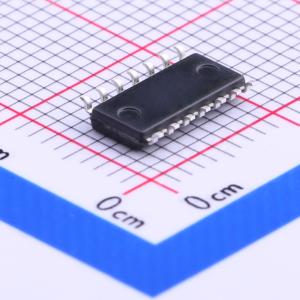

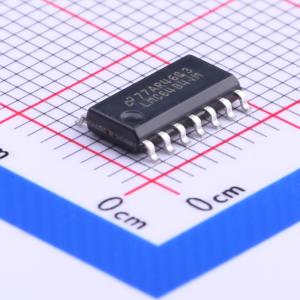

LMC6484IM/NOPB
LMC6484IM/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC6484 超低偏置电流、精密 CMOS 轨至轨输入和输出四通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC6484IM/NOPB
- 商品编号
- C188754
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 15.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入失调电压(Vos) | 900uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.3V/us | |
| 输入偏置电流(Ib) | 0.02pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.01pA | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.8mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~15.5V |
商品概述
LMC6484器件的共模电压范围可扩展至两个电源轨。这种轨到轨性能与高共模抑制比（CMRR）带来的出色精度相结合，使其在轨到轨输入放大器中独树一帜。 它非常适合需要大输入信号范围的系统，如数据采集系统。对于使用TLC274和TLC279等共模电压范围有限的放大器的电路来说，LMC6484也是一个绝佳的升级选择。 LMC6484的轨到轨输出摆幅可确保在低电压和单电源系统中实现最大动态信号范围。LMC6484的轨到轨输出摆幅在负载低至600 Ω时仍能得到保证。 特定的低电压特性和低功耗使LMC6484特别适用于电池供电系统。
商品特性
- 轨到轨输入共模电压范围（全温度范围指定）
- 轨到轨输出摆幅（在电源轨20 mV范围内，100 kΩ负载）
- 确保3 V、5 V和15 V性能
- 出色的共模抑制比（CMRR）和电源抑制比（PSRR）：82 dB
- 超低输入电流：20 fA
- 高电压增益（RL = 500 kΩ）：130 dB
- 针对2 kΩ和600 Ω负载进行了规格定义
应用领域
- 数据采集系统
- 传感器放大器
- 手持式分析仪器
- 医疗仪器
- 有源滤波器、峰值检测器、采样保持电路、pH计、电流源
- 作为TLC274、TLC279的改进替代品
