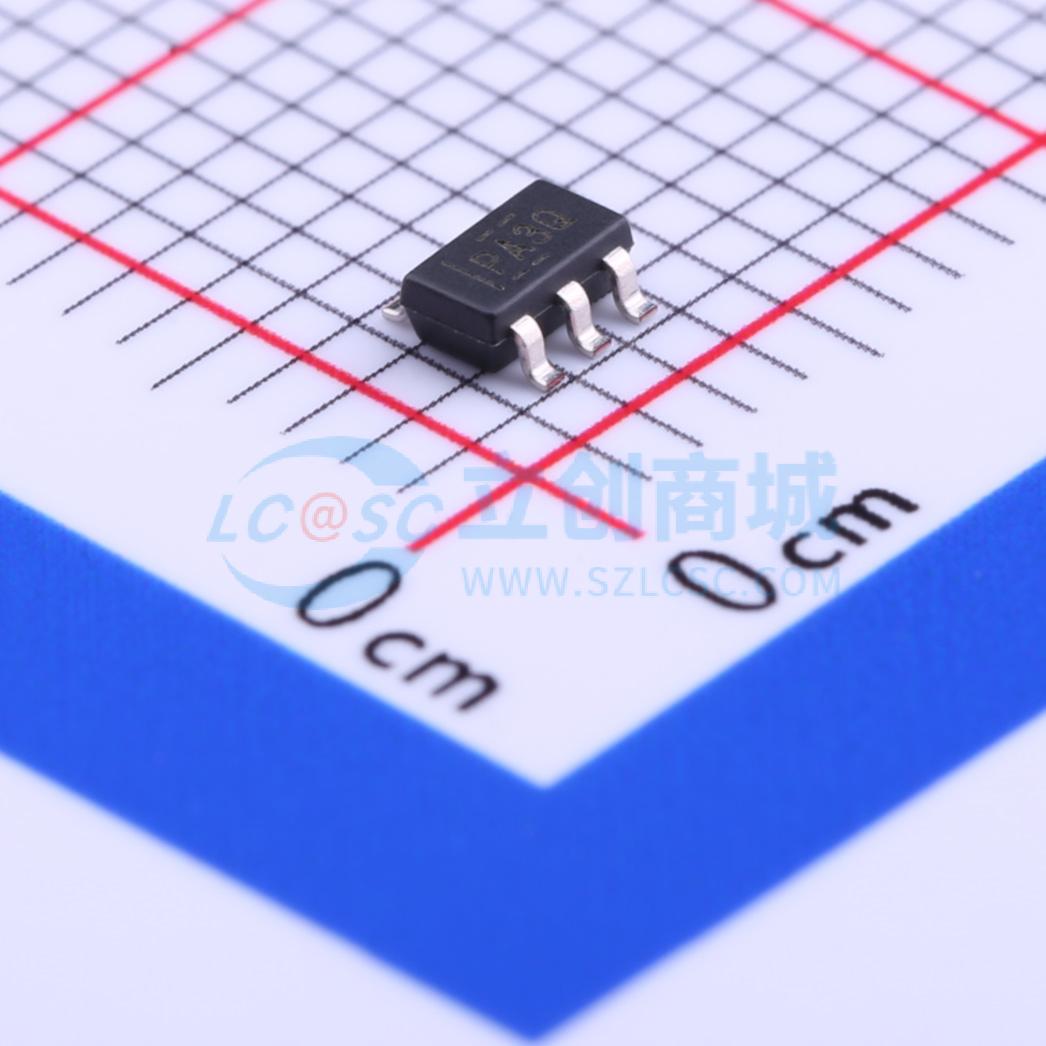

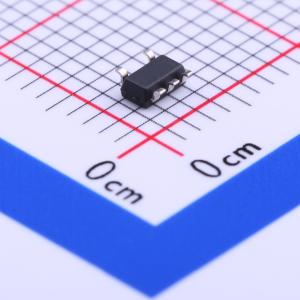

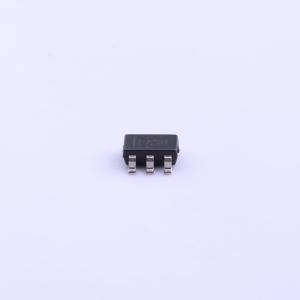

TPS7B4250QDBVRQ1

汽车类 50mA、电池供电运行 (40V)、可调节电压跟踪低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B4250-Q1 汽车类低压降电压跟踪低压降稳压器 (LDO)
品牌名称: TI(德州仪器)
商品型号: TPS7B4250QDBVRQ1
商品编号: C188757
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS7B4250-Q1器件是一款单片集成式低压差电压跟踪器，采用SOT-23封装。该器件专为汽车环境中的板外传感器供电而设计。该IC集成了针对过载、过温、反极性以及输出到电池和地的短路保护功能。在调节输入引脚ADJ施加参考电压，可高精度调节高达V_IN = 45 V的电源电压，负载电流可达50 mA。将调节/使能输入引脚ADJ/EN置为低电平，TPS7B4250-Q1器件将切换到待机模式，使静态电流降至最小值。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40°C至125°C
器件HBM ESD分类等级为3A
器件CDM ESD分类等级为C6
最大输入电压范围宽，为-20 V至45 V
输出电流为50 mA
极低的输出跟踪容差，最大为5 mV
当I_OUT = 10 mA时，压差电压低至150 mV
参考和使能输入组合
轻载时静态电流低至40 μA
具有极宽的等效串联电阻（ESR）范围。使用1 μF至50 μF陶瓷输出电容（ESR为1 mΩ至20 Ω）时稳定
反极性保护
过温保护
输出对地和电源短路保护
SOT-23封装
输出电压等于参考电压

应用领域

板外传感器供电
高精度电压跟踪

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.5V~18V
	输出电流	50mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	265mV@(10mA)
	静态电流(Iq)	90uA
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
