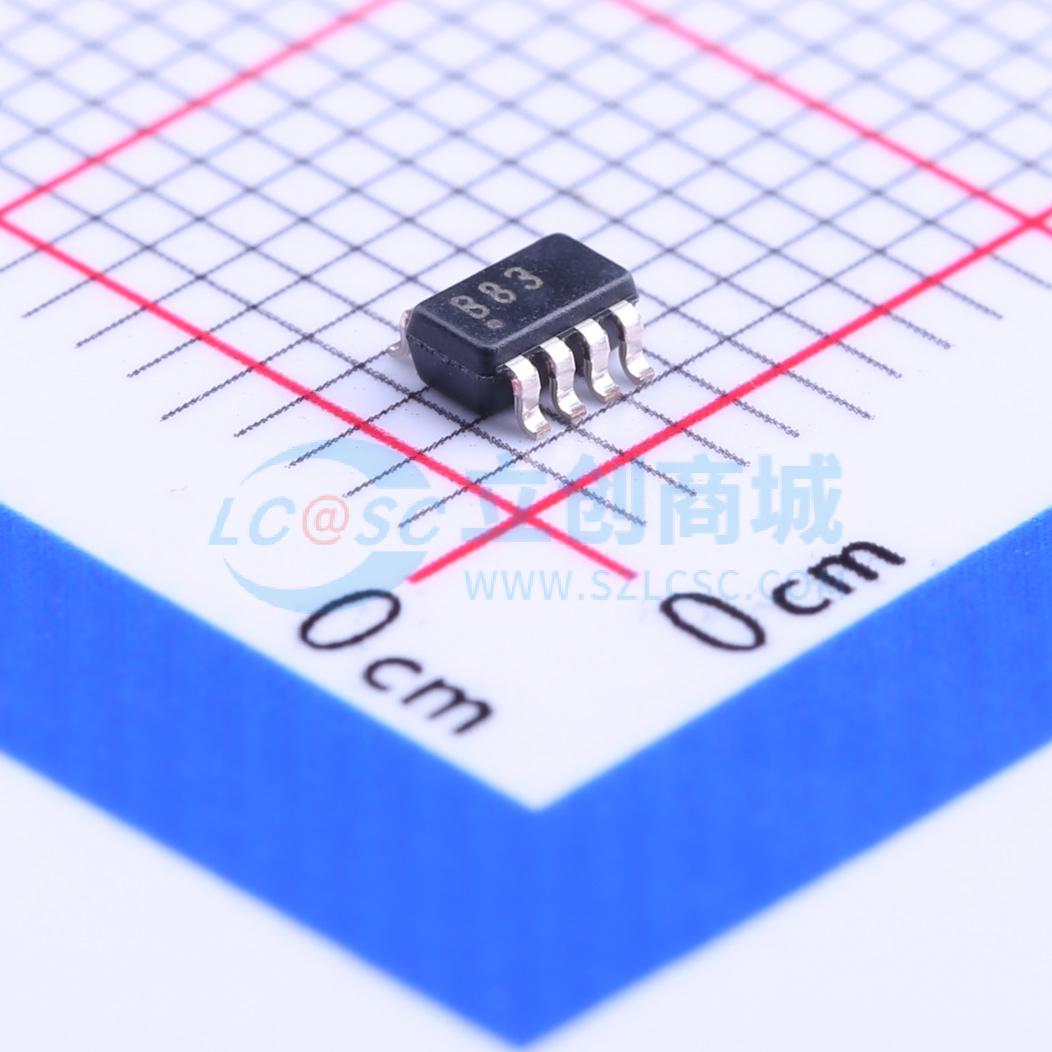

OPA2683IDCNT实物图

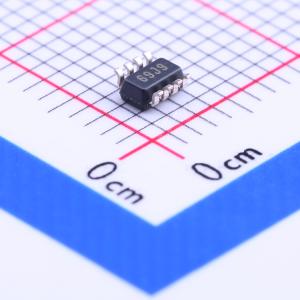

  • OPA2683IDCNT商品缩略图
  • OPA2683IDCNT商品缩略图
  • OPA2683IDCNT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

OPA2683IDCNT

OPA2683IDCNT

描述
OPA2683 超低功耗双电流反馈运算放大器
品牌名称
TI(德州仪器)
商品型号
OPA2683IDCNT
商品编号
C181228
商品封装
SOT-23-8​
包装方式
编带
商品毛重
0.045克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数2
轨到轨-
增益带宽积(GBW)150MHz
输入失调电压(Vos)1.5mV
输入失调电压温漂(Vos TC)2uV/℃
压摆率(SR)400V/us
输入偏置电流(Ib)3uA
输入失调电流(Ios)-
属性参数值
输入电压噪声密度(eN)4.4nV/√Hz@1MHz
共模抑制比(CMRR)60dB
静态电流(Iq)1.88mA
输出电流150mA
工作温度-40℃~+85℃
单电源电压5V~12V
双电源电压(Vee~Vcc)-6V~-2.5V;2.5V~6V
功能特性使能/关断功能

商品概述

OPA2683是一款双通道极低功耗宽带电流反馈运算放大器,该CFB_PLUS放大器采用内部闭环输入缓冲级架构,相比早期低功耗电流反馈放大器可显著提升性能。该架构在保留极低功耗工作优势的同时,兼具更理想电流反馈放大器的多项优势。闭环输入级缓冲在反相输入端提供极低且线性化的阻抗路径,用于检测反馈误差电流,提升后的反相输入阻抗可在更高增益下保持出色带宽,相比受反相输入线性度限制的早期方案,谐波失真更优。该器件可让增益设置元件的设置不受放大器带宽交互影响,具备较高灵活度,可添加频率响应峰化元件,让多输入反相加法电路获得更大带宽,也可让低功耗差分线路驱动器满足使用要求。该器件可在±5V电源下输出完整±4V峰峰值摆幅,可支持该摆幅驱动100Ω负载,输出压摆要求低,输入级压摆仅1.2V,单+5V工作下具备出色性能。总电源电流低至1.9mA,在+25℃下精确校准,温度和电源电压变化带来的漂移小,可在宽范围工作条件下实现稳定设计;MSOP-10封装版本具备关断功能,可进一步降低系统功耗,现有SOT23-8、MSOP-10封装可选。

商品特性

  • 带宽随增益变化小,增益G=+2时带宽为150MHz,增益大于+10时带宽大于80MHz
  • 低失真:5MHz下失真小于-65dBc
  • 输出电流可达110mA
  • 支持单电源、双电源工作,单电源工作电压范围为+5V~+12V,双电源工作电压范围为±2.5V~±6V
  • 总电源电流低,仅为1.9mA
  • MSOP-10封装版本具备电源关断功能

应用领域

  • 低功耗广播视频驱动
  • 微功率有源滤波器
  • 短环ADSL共驱动器
  • 多通道求和放大器
  • 专业摄像机
  • 差分ADC输入驱动器
  • DSL低功耗差分线路驱动
