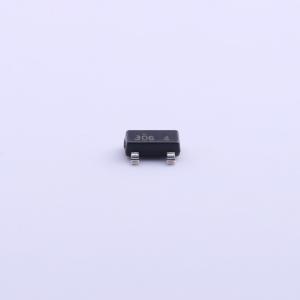

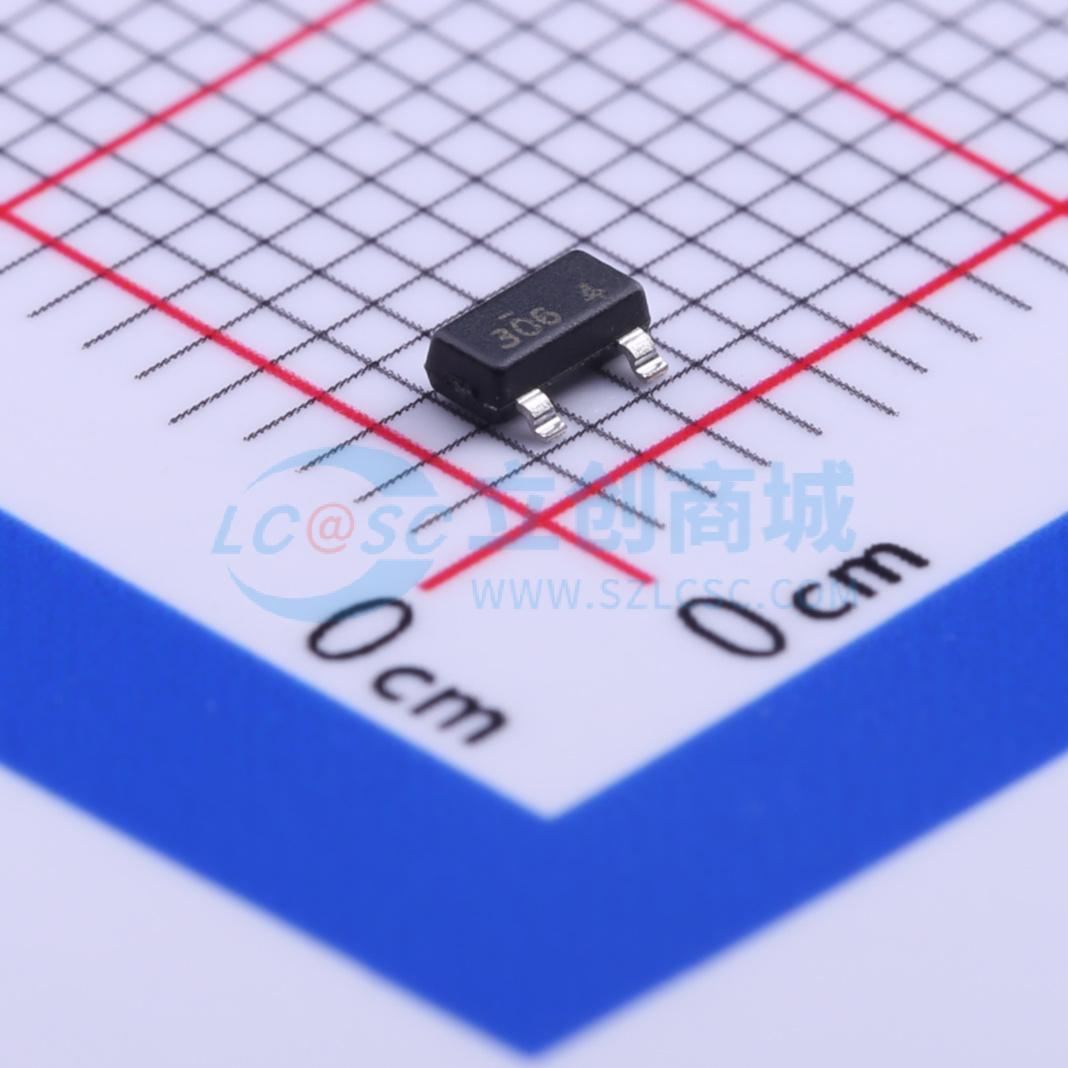

FDN306P实物图
  • FDN306P商品缩略图
  • FDN306P商品缩略图
  • FDN306P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDN306P

1个P沟道 耐压:12V 电流:2.6A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
此 P 沟道 1.8V 指定 MOSFET 使用先进的低压 PowerTrench 工艺。此产品非常适用于电池管理应用。
品牌名称
onsemi(安森美)
商品型号
FDN306P
商品编号
C154510
商品封装
SOT-23​
包装方式
编带
商品毛重
0.03克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)12V
连续漏极电流(Id)2.6A
导通电阻(RDS(on))80mΩ@1.8V,1.8A
耗散功率(Pd)500mW
阈值电压(Vgs(th))1.5V@250uA
属性参数值
栅极电荷量(Qg)12nC@4.5V
输入电容(Ciss)1.138nF
反向传输电容(Crss)302pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)454pF

商品特性

  • 30V、7.6A,栅源电压=10V时,导通状态下的漏源电阻=22 mΩ
  • 栅源电压=4.5V时,导通状态下的漏源电阻=33 mΩ
  • -30V、-5.9A,栅源电压=-10V时,导通状态下的漏源电阻=36 mΩ
  • 栅源电压=-4.5V时,导通状态下的漏源电阻=52 mΩ
  • 超高密度单元设计,实现极低的导通状态下的漏源电阻
  • 高功率和电流处理能力
  • 符合无铅产品要求
  • 表面贴装封装
