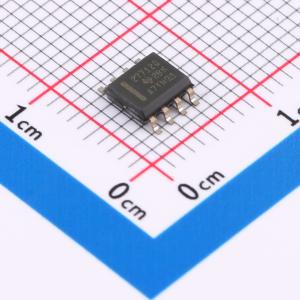

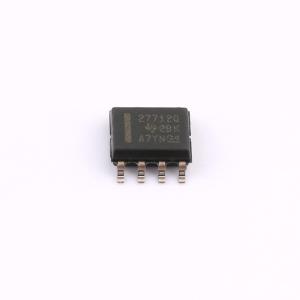

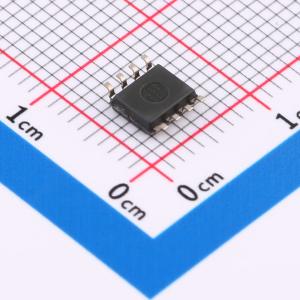

UCC27712QDQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有互锁功能的汽车类 1.8A/2.8A、620V 半桥栅极驱动器 8-SOIC -40 to 140
品牌名称: TI(德州仪器)
商品型号: UCC27712QDQ1
商品编号: C1549541
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

商品概述

UCC27712-Q1 是一款620V 高侧和低侧栅极驱动器，具有1.8A 拉电流、2.8A 灌电流能力，专用于驱动功率MOSFET 或IGBT。对于IGBT，建议的VDD 工作电压为10V 至20V，对于功率MOSFET，建议的VDD 工作电压为10V 至17V。 UCC27712-Q1 包含保护功能，在此情况下，当输入保持开路状态时，或当未满足最低输入脉宽规范时，输出保持低位。互锁和死区时间功能可防止两个输出同时打开。此外，该器件可接受的偏置电源范围宽幅达10V 至22V，并且为VDD 和HB 偏置电源提供了UVLO 保护。该器件采用TI 先进的高压器件技术，具有强大的驱动器，拥有卓越的噪声和瞬态抗扰度，包括较大的输入负电压容差、高dV/dt 容差、开关节点上较宽的负瞬态安全工作区(NTSOA)，以及互锁。该器件包含一个接地基准通道(LO) 和一个悬空通道(HO)，后者专用于自举电源或隔离式电源操作。该器件具有快速传播延迟和两个通道之间卓越的延迟匹配。在UCC27712-Q1 上，每个通道均由其各自的输入引脚HI 和LI 控制。

商品特性

符合面向汽车应用的AEC-Q100标准
器件HBM 分类等级1C，器件CDM 分类等级C4B
高侧和低侧配置双输入，带输出互锁和150ns 死区时间
在高达620V 的电压下完全可正常工作，HB 引脚上的绝对最高电压为700V
VDD 建议范围为10V 至20V
峰值输出电流2.8A 灌电流、1.8A 拉电流
50V/ns 的dv/dt 抗扰度
HS 引脚上的逻辑运行电压高达–11V
输入负电压容差为–5V
大型负瞬态安全工作区
为两个通道提供UVLO 保护
短传播延迟（典型值100ns）
延迟匹配（典型值12ns）
低静态电流
TTL 和CMOS 兼容输入
行业标准SOIC-8 封装
所有参数额定温度范围： -40°C 至 +125°C

应用领域

汽车逆变器
车载充电器（PFC，移相全桥）
用于汽车应用的电机驱动（步进电机、风扇）

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	2.8A

	属性	参数值
	拉电流(IOH)	1.8A
	工作电压	10V~22V
	上升时间(tr)	16ns
	下降时间(tf)	10ns
	工作温度	-40℃~+125℃
