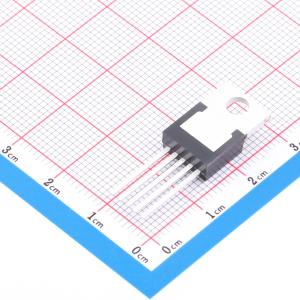

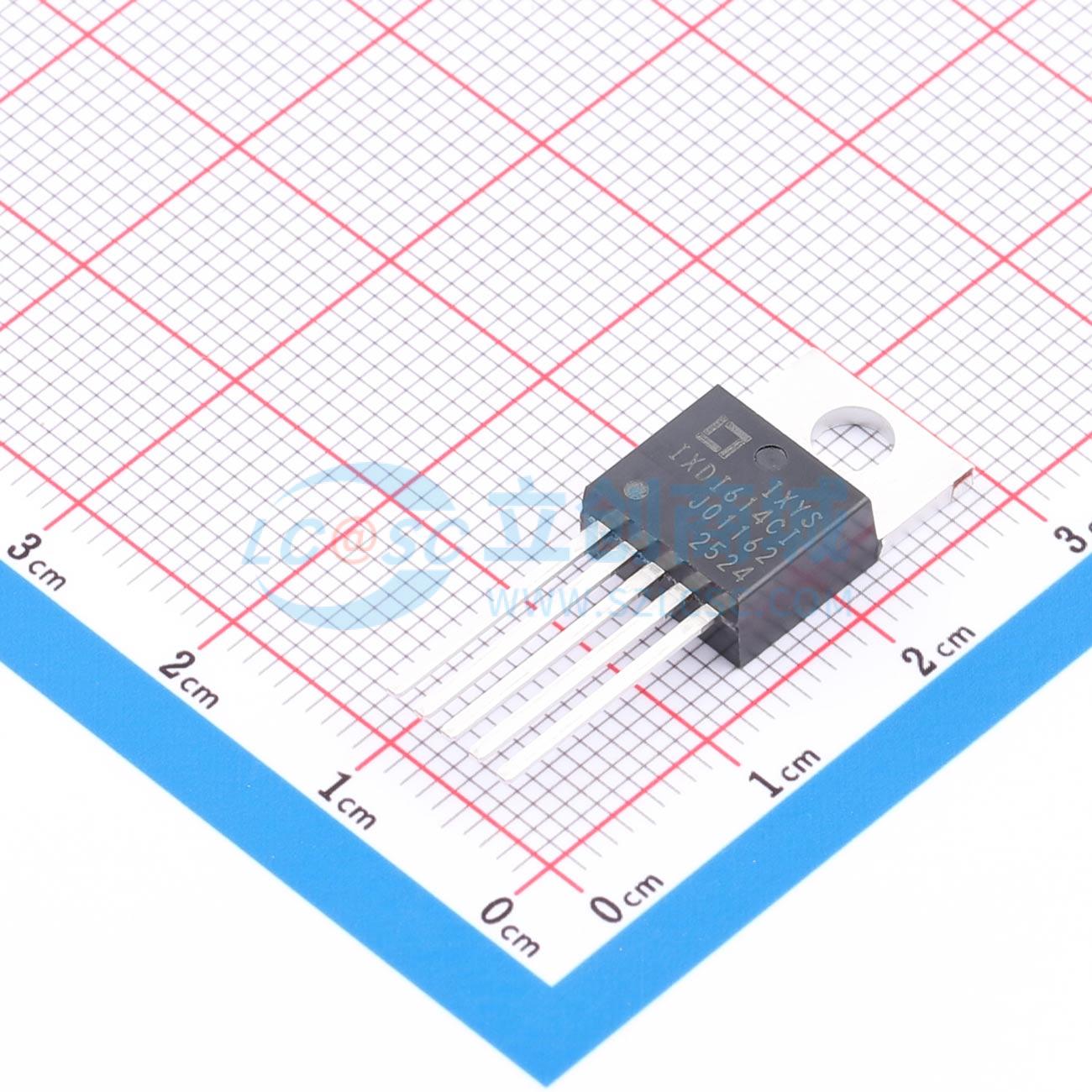

IXDI614CI

14安培低侧超快MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适合驱动最新的MOSFET和IGBT。每个输出可提供和吸收14A的峰值电流，同时产生小于30ns的电压上升和下降时间。内部电路消除了交叉传导和电流“直通”，使驱动器几乎不受闩锁影响。低传播延迟和快速的上升和下降时间使其非常适合高频和高功率应用。有非反相驱动器（带使能）、非反相驱动器和反相驱动器三种配置。有8引脚DIP（PI）、带外露金属背的8引脚Power SOIC（SI）、5引脚TO-220（CI）和5引脚TO-263（YI）封装。
品牌名称: Littelfuse/IXYS
商品型号: IXDI614CI
商品编号: C1549553
商品封装: TO-220-5
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

IXDD614 / IXDI614 / IXDN614高速栅极驱动器特别适合驱动最新的IXYS MOSFET和IGBT。每个输出端可提供和吸收14A的峰值电流，同时电压上升和下降时间小于30ns。内部电路消除了交叉导通和电流“直通”问题，使驱动器几乎不会发生闩锁。低传播延迟以及快速的上升和下降时间，使IXD_614系列非常适合高频和高功率应用。 IXDD614配置为带使能端的同相驱动器。IXDN614配置为同相驱动器，IXDI614配置为反相驱动器。 IXD_614系列提供8引脚DIP（PI）、带外露金属背的8引脚Power SOIC（SI）、5引脚TO - 220（CI）和5引脚TO - 263（YI）封装。

商品特性

14A峰值源/灌驱动电流
宽工作电压范围：4.5V至35V
-40℃至+125℃扩展工作温度范围
逻辑输入可承受高达5V的负摆幅
低传播延迟时间
低至10μA的电源电流
低输出阻抗

应用领域

高效功率MOSFET和IGBT开关
开关模式电源
电机控制
DC - DC转换器
D类开关放大器
脉冲变压器驱动器

数据手册PDF

放大查看下载PDF

优惠活动

7.6折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	14A
	拉电流(IOH)	14A
	工作电压	4.5V~35V
	上升时间(tr)	25ns

	属性	参数值
	下降时间(tf)	18ns
	传播延迟 tpLH	50ns
	传播延迟 tpHL	50ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	3V
	输入低电平(VIL)	800mV
	静态电流(Iq)	10uA
