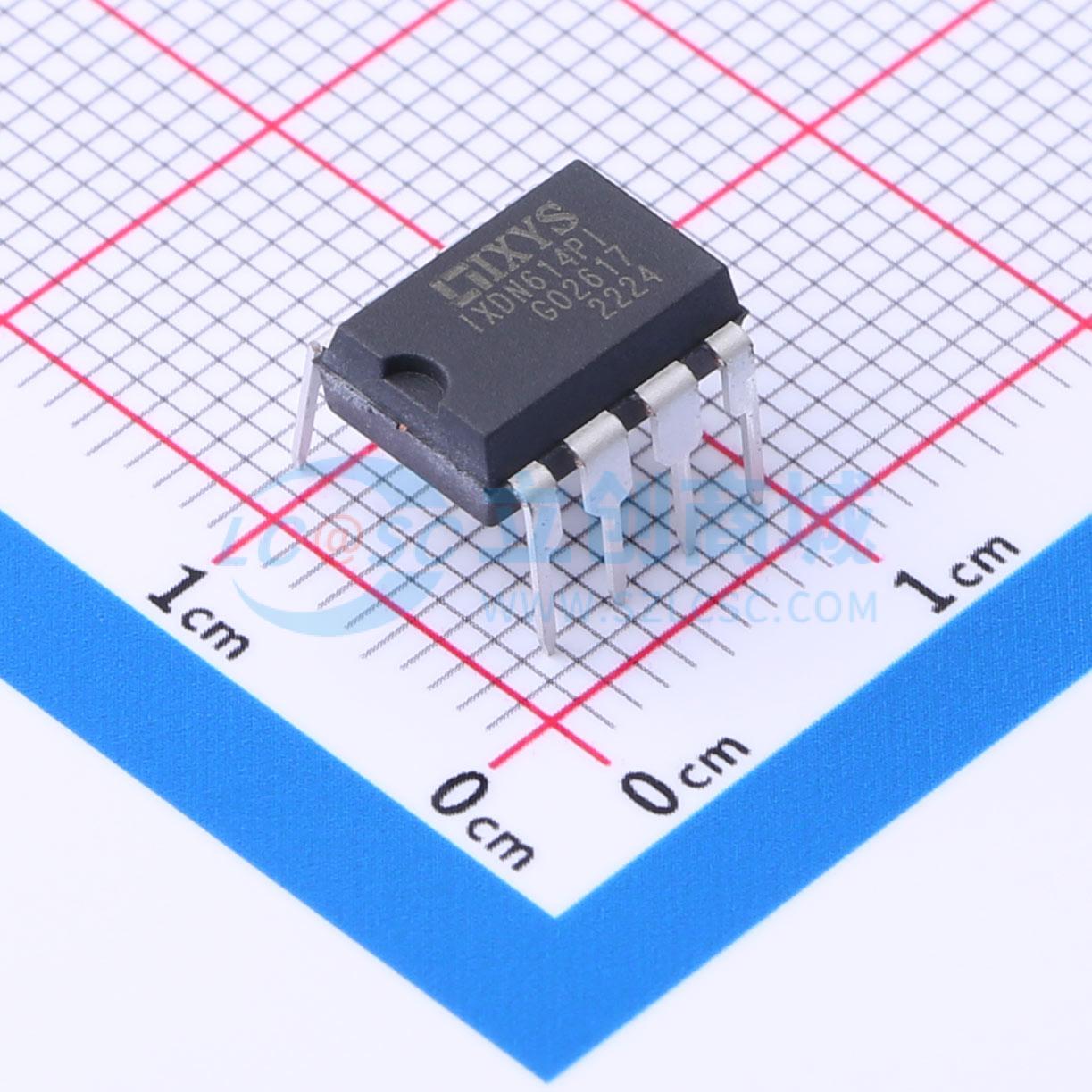

温馨提醒：图片仅供参考，商品以实物为准

IXDN614PI

14安培低侧超快速MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IXDD614/IXDI614/IXDN614高速栅极驱动器特别适合驱动最新的IXYS MOSFET和IGBT。每个输出端可提供和吸收14A的峰值电流，同时电压上升和下降时间小于30ns。内部电路消除了交叉导通和电流“直通”问题，使驱动器几乎不会发生闩锁
品牌名称: Littelfuse/IXYS
商品型号: IXDN614PI
商品编号: C1549555
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.08克(g)

商品参数

商品概述

IXDD614 / IXDI614 / IXDN614高速栅极驱动器特别适合驱动最新的IXYS MOSFET和IGBT。每个输出端可提供和吸收14A的峰值电流，同时电压上升和下降时间小于30ns。内部电路消除了交叉导通和电流“直通”问题，使驱动器几乎不会发生闩锁。低传播延迟以及快速的上升和下降时间，使IXD_614系列非常适合高频和高功率应用。 IXDD614配置为带使能端的同相驱动器。IXDN614配置为同相驱动器，IXDI614配置为反相驱动器。 IXD_614系列提供8引脚DIP（PI）、带外露金属背的8引脚Power SOIC（SI）、5引脚TO - 220（CI）和5引脚TO - 263（YI）封装。

商品特性

14A峰值源/灌驱动电流
宽工作电压范围：4.5V至35V
-40℃至+125℃扩展工作温度范围
逻辑输入可承受高达5V的负摆幅
低传播延迟时间
低至10μA的电源电流
低输出阻抗

应用领域

高效功率MOSFET和IGBT开关
开关模式电源
电机控制
DC - DC转换器
D类开关放大器
脉冲变压器驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	14A
	拉电流(IOH)	14A

	属性	参数值
	工作电压	4.5V~35V
	上升时间(tr)	25ns
	下降时间(tf)	18ns
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
