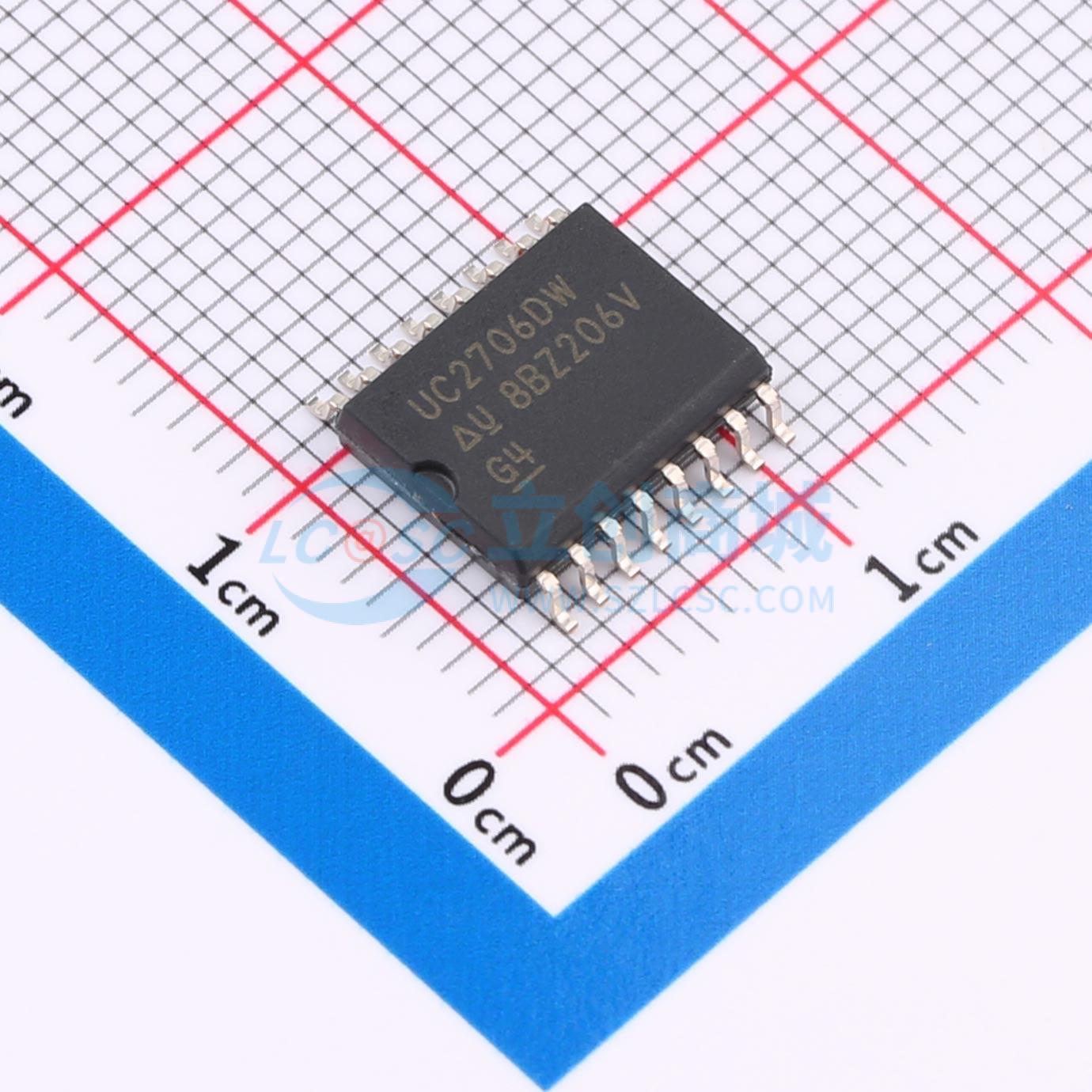

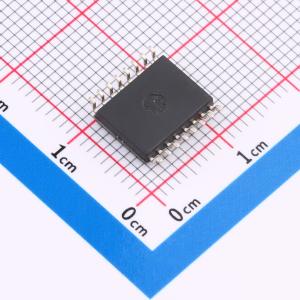

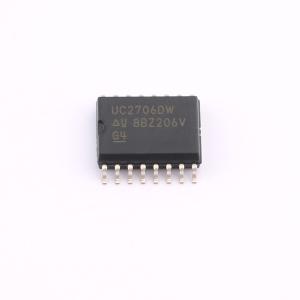

UC2706DW

双输出驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 40V VDD、100ns 传播延迟且每个输出均具有两个输入的 1.5A/1.5A 双通道栅极驱动器 16-SOIC -40 to 85
品牌名称: TI(德州仪器)
商品型号: UC2706DW
商品编号: C1549590
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.45克(g)

商品参数

商品概述

双路、1.5A图腾柱输出 • 对1000pF负载的上升和下降时间为40nsec • 并行或推挽操作；单端到推挽转换；高速、与功率MOSFET兼容 • 低交叉导通电流尖峰；模拟、锁存关断；内部死区抑制电路 • 低静态电流 • 5至40V工作电压；热关断保护 • 16引脚双列直插式封装；20引脚表面贴装封装

UC1706系列输出驱动器采用高速肖特基工艺制造，用于在低电平控制功能和高功率开关器件（特别是功率MOSFET）之间实现接口。这些器件实现了以下三种通用功能。

首先：它们接受任意极性的单端、低电流数字输入，并对其进行处理，以激活一对大电流图腾柱输出，每个输出可提供或吸收高达1.5A的电流。

其次：通过使用由双脉冲抑制逻辑驱动的内部触发器，它们可提供可选的单端到推挽转换。当触发器禁用时，输出可并行工作，提供3.0A的驱动能力。

第三：还包括逐脉冲电流限制、自动死区控制和热关断等保护功能。

这些器件有两种封装可供选择：一种是两瓦塑料“蝙蝠翼”双列直插式封装（DIP），适用于0℃至70℃的温度范围；另一种是密封陶瓷双列直插式封装（cerdip），功率有所降低，适用于-55℃至+125℃的温度范围。此外，还有表面贴装Q和L封装可供选择。

商品特性

双路、1.5A图腾柱输出
对1000pF负载的上升和下降时间为40nsec
并行或推挽操作
单端到推挽转换
高速、与功率MOSFET兼容
低交叉导通电流尖峰
模拟、锁存关断
内部死区抑制电路
低静态电流
5至40V工作电压
热关断保护
16引脚双列直插式封装
20引脚表面贴装封装

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	5V~40V

	属性	参数值
	上升时间(tr)	40ns
	下降时间(tf)	40ns
	特性	过热保护(OPT)
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2.2V
	输入低电平(VIL)	800mV
	静态电流(Iq)	8mA
