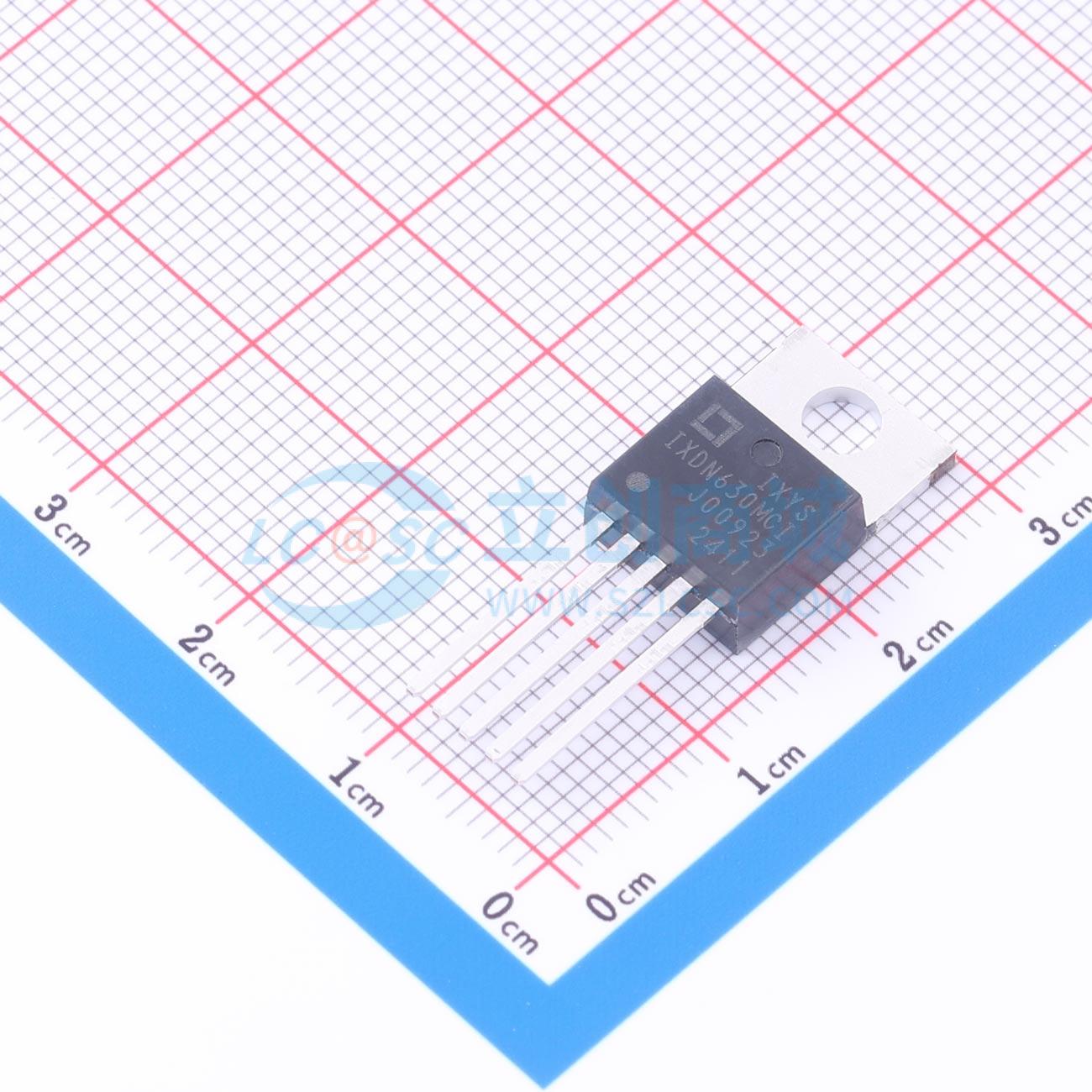

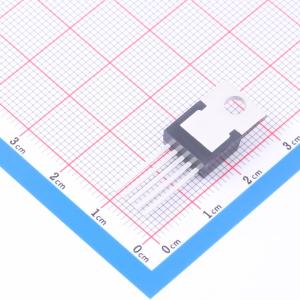

温馨提醒：图片仅供参考，商品以实物为准

IXDN630MCI

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Littelfuse/IXYS
商品型号: IXDN630MCI
商品编号: C1549594
商品封装: TO-220-5
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

IXDD630/IXDI630/IXDN630高速栅极驱动器特别适合驱动最新的IXYS功率MOSFET和IGBT。IXD_630输出能够提供和吸收30A的峰值电流，同时电压上升和下降时间小于20ns。内部电路可消除交叉导通和电流“直通”现象，并且该驱动器几乎不会发生闩锁。欠压锁定（UVLO）电路会将输出保持在低电平，直到施加足够的电源电压（IXD_630版本为12.5V，IXD_630M版本为9V）。低传播延迟以及快速且匹配的上升和下降时间，使IXD_630系列非常适合用于高频和高功率应用。 IXDD630配置为带使能端的同相驱动器。IXDN630配置为同相驱动器，而IXDI630配置为反相驱动器。 IXD_630系列采用5引脚TO - 220（CI）和5引脚TO - 263（YI）封装。

商品特性

30A峰值源/灌驱动电流
高工作电压能力：35V
-40℃至+125℃扩展工作温度范围
欠压锁定保护
逻辑输入可承受高达5V的负摆幅
快速上升和下降时间：< 20ns
低传播延迟时间
低10μA电源电流
低输出阻抗

应用领域

高效功率MOSFET和IGBT开关
开关模式电源
电机控制
DC - DC转换器
D类开关放大器
脉冲变压器驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	30A

	属性	参数值
	拉电流(IOH)	30A
	工作电压	9V~35V
	上升时间(tr)	11ns
	下降时间(tf)	11ns
	工作温度	-40℃~+125℃
