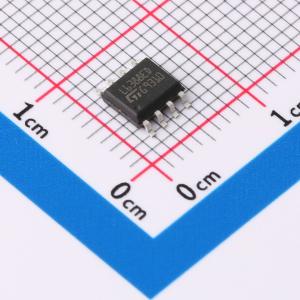

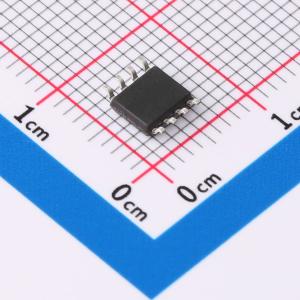

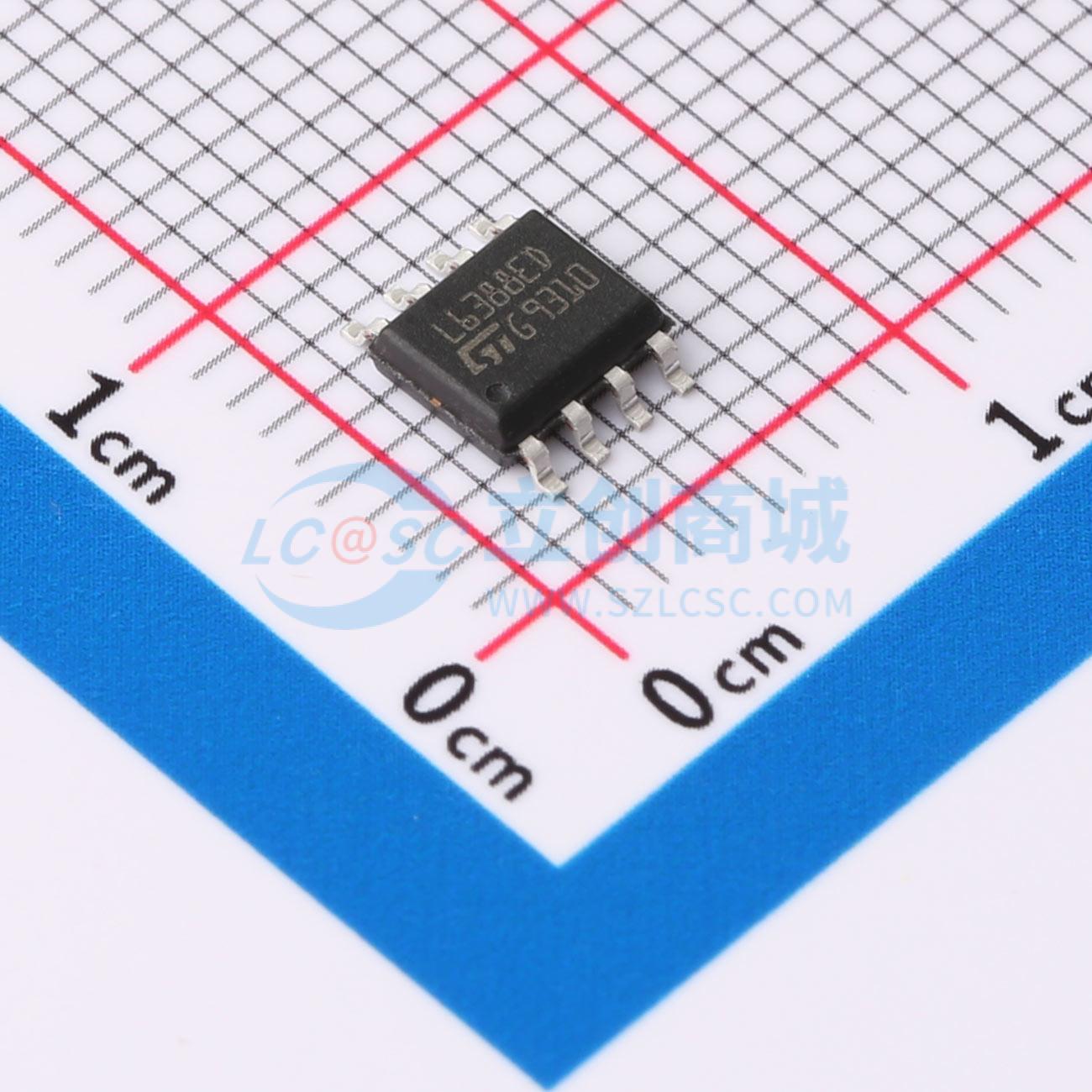

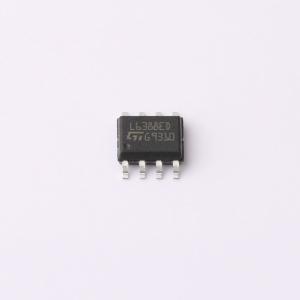

L6388ED
高压高低侧驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带嵌入式自举二极管的HV高低侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6388ED
- 商品编号
- C1549313
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT;MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 400mA | |
| 工作电压 | 17V | |
| 上升时间(tr) | 70ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 225ns | |
| 传播延迟 tpHL | 160ns | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | 1.8V | |
| 输入低电平(VIL) | 1.1V | |
| 静态电流(Iq) | 350uA | |
| 功能特性 | 内置自举二极管;交错导通保护;死区时间控制;充电泵升压 |
商品概述
L6388E是一款高压栅极驱动器,采用BCD“离线”技术制造,能够驱动半桥功率MOSFET/IGBT器件。高端(浮动)部分可在高达600V的电压轨下工作。两个器件输出分别可灌650mA和源400mA电流,由于集成互锁功能,不能同时被驱动为高电平。死区时间功能进一步防止输出交叉导通。该器件有两个输入和两个输出引脚,保证输出与输入同相。逻辑输入兼容CMOS/TTL(3.3V、5V、15V),便于与控制设备接口。自举二极管集成在驱动器中,提供更紧凑可靠的解决方案。该器件对VCC和VBOOT两种电源电压具有欠压锁定保护,确保对电源线电压下降有更强的保护。器件提供DIP-8管装、SO-8管装以及卷带包装选项。
商品特性
- 高压轨高达600V
- 全温度范围内dV/dt抗扰度±50V/ns
- 驱动电流能力:400mA源电流,650mA灌电流
- 1nF负载下开关时间:上升70ns,下降40ns
- 带迟滞和下拉的3.3V、5V、15V CMOS/TTL输入比较器
- 内置自举二极管
- 输出与输入同相
- 死区时间和互锁功能
- 对VCC和VBOOT两种电源电压的欠压锁定保护
应用领域
- 家用电器
- 工业应用和驱动器
- 电机驱动器(直流、交流、永磁直流、永磁交流电机)
- 感应加热
- 暖通空调
- 工厂自动化
- 照明应用
- 电源系统
