温馨提醒：图片仅供参考，商品以实物为准

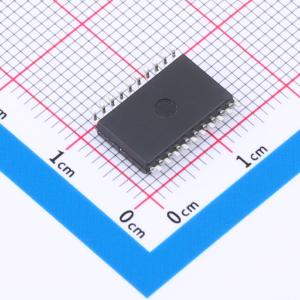

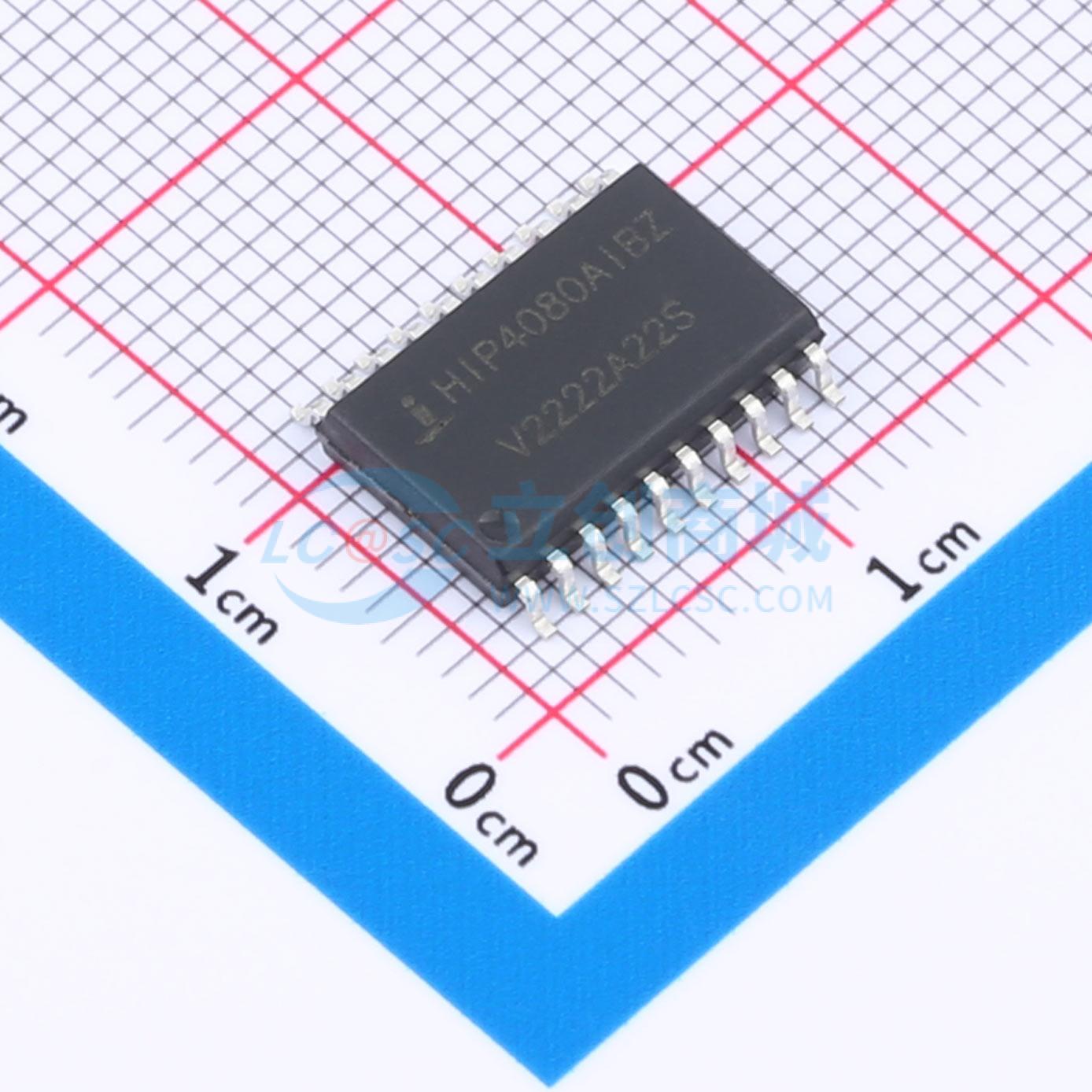

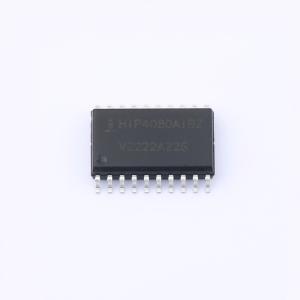

HIP4080AIBZ

80V/2.5A峰值，高频全桥FET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HIP4080A 是一款高频、中压全桥 N 沟道 FET 驱动集成电路，有 20 引脚塑料 SOIC 和 DIP 封装可选。HIP4080A 包含一个输入比较器，用于实现“迟滞”和 PWM 工作模式。其 HEN（高使能）引脚可使电流在底部两个外部功率 MOSFET 中续流，同时保持上部功率 MOSFET 关断
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HIP4080AIBZ
商品编号: C1549340
商品封装: SO-20-300mil
包装方式: 管装
商品毛重: 0.58克(g)

商品参数

商品概述

HIP4080A是一款高频、中压全桥N沟道FET驱动IC，提供20引脚塑料SOIC和DIP封装。HIP4080A包含一个输入比较器，用于实现“迟滞”和PWM工作模式。其HEN（高端使能）引脚可强制电流在底部两个外部功率MOSFET中续流，使上部功率MOSFET保持关断状态。由于它能够以高达1MHz的频率进行开关操作，因此HIP4080A非常适合驱动音圈电机、开关功率放大器和电源。HIP4080A还可以驱动中压有刷电机，并且两个HIP4080A可用于驱动高性能步进电机，因为其极短的最小“导通时间”可提供精细的微步驱动能力。约55ns的短传播延迟可最大化控制环路的交叉频率，死区时间可调节至接近零以最小化失真，从而实现对驱动负载的精确控制。

商品特性

驱动N沟道FET全桥，具备高端斩波能力
自举电源最大电压达95VDC
在+50℃的自由空气中，以1MHz的频率驱动1000pF负载，典型上升和下降时间为10ns
用户可编程死区时间
电荷泵和自举电路维持高端偏置电源
DIS（禁用）引脚将栅极拉低
输入逻辑阈值与5V至15V逻辑电平兼容
极低功耗
欠压保护
无铅（符合RoHS标准）

应用领域

中/大型音圈电机
全桥电源
开关功率放大器
高性能电机控制
噪声消除系统
电池供电车辆
外设
不间断电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(38个/管，最小起订量 1 个)

个

起订量：1 个38个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	19mA
	拉电流(IOH)	3mA

	属性	参数值
	工作电压	9.5V~15V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
