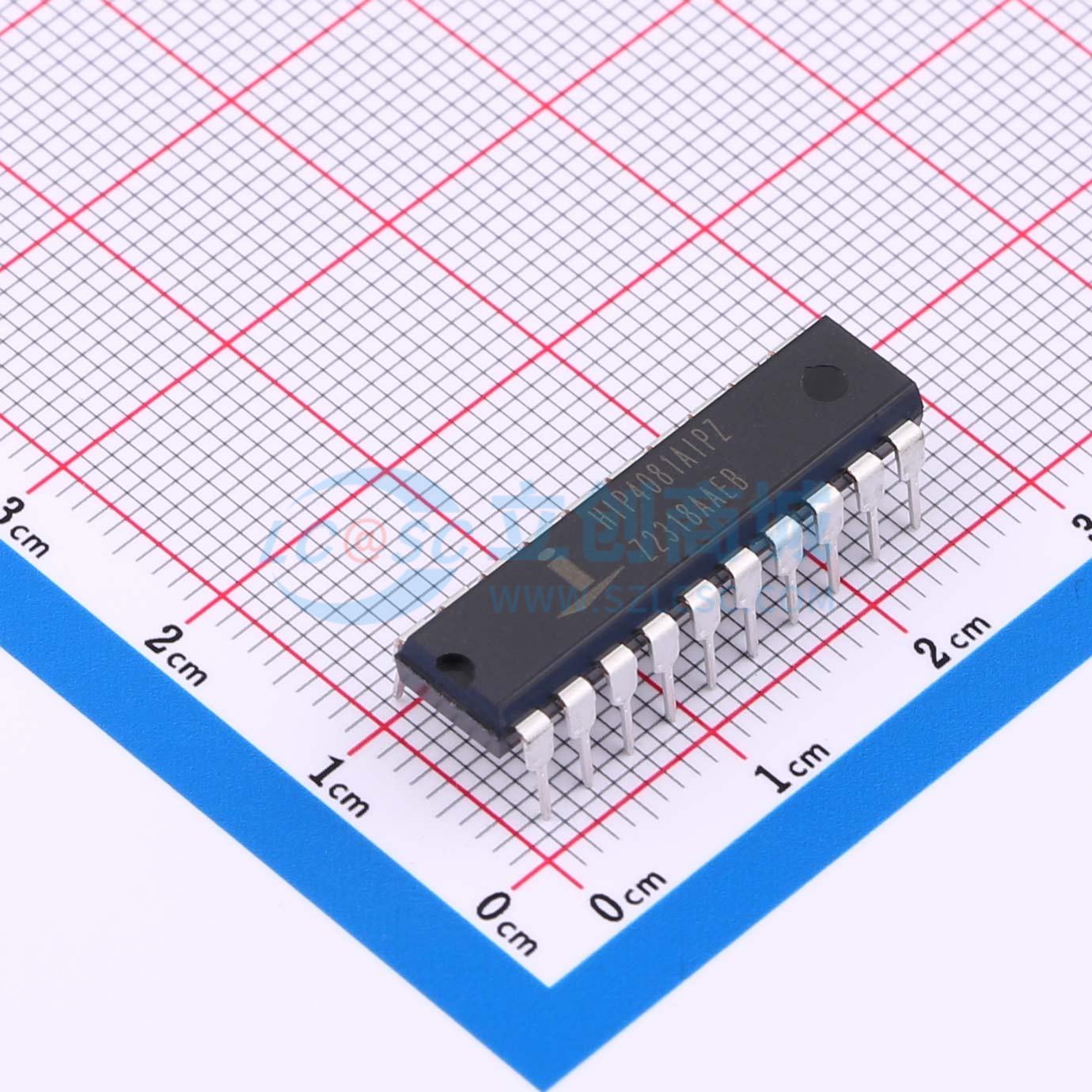

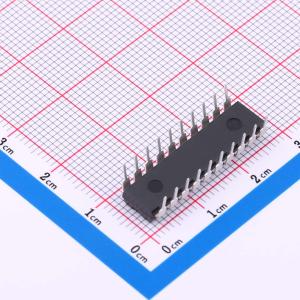

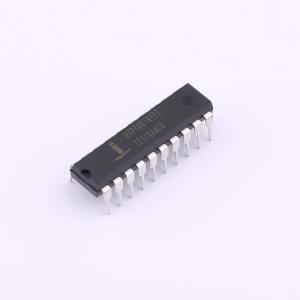

HIP4081AIPZ

80V/2.5A峰值，高频全桥FET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HIP4081A 是一款高频、中压全桥 N 沟道 FET 驱动集成电路，有 20 引脚塑料 SOIC 和 DIP 封装可选。除了会导致直通情况的开关组合外，HIP4081A 能驱动其他任何可能的开关组合。HIP4081A 的开关频率最高可达 1MHz，非常适合驱动音圈电机、高频开关功率放大器和电源
品牌名称: RENESAS(瑞萨)/IDT
商品型号: HIP4081AIPZ
商品编号: C1549342
商品封装: PDIP-20
包装方式: 管装
商品毛重: 1.4克(g)

商品参数

商品概述

HIP4081A是一款高频、中压全桥N沟道FET驱动IC，提供20引脚塑料SOIC和DIP封装。除会导致直通情况的开关组合外，HIP4081A能驱动所有可能的开关组合。HIP4081A的开关频率最高可达1MHz，非常适合驱动音圈电机、高频开关功率放大器和电源。例如，HIP4081A可驱动中压有刷电机，两个HIP4081A可用于驱动高性能步进电机，因为极短的最小“导通时间”可提供精细的微步驱动能力。约55ns的短传播延迟可最大化控制环路的交叉频率，死区时间可调节至接近零以最小化失真，从而实现对驱动负载的快速、精确控制。

商品特性

可独立驱动半桥或全桥配置中的4个N沟道FET
自举电源最大直流电压达95V
在50℃的自由空气中，以1MHz的频率驱动1000pF负载，典型上升和下降时间为10ns
用户可编程死区时间
片上电荷泵和自举上偏置电源
DIS（禁用）功能可覆盖输入控制
输入逻辑阈值与5V至15V逻辑电平兼容
功耗极低
欠压保护
提供无铅版本

应用领域

中/大型音圈电机
全桥电源
开关功率放大器
高性能电机控制
噪声消除系统
电池供电车辆
外设
不间断电源（UPS）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(18个/管，最小起订量 1 个)

个

起订量：1 个18个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	4
	灌电流(IOL)	3.8A
	拉电流(IOH)	3.3A
	工作电压	9.5V~15V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2.5V~2.7V
	静态电流(Iq)	100nA
