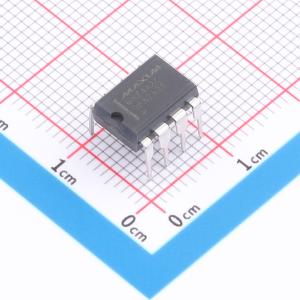

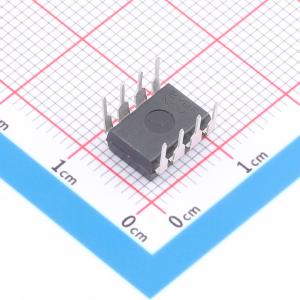

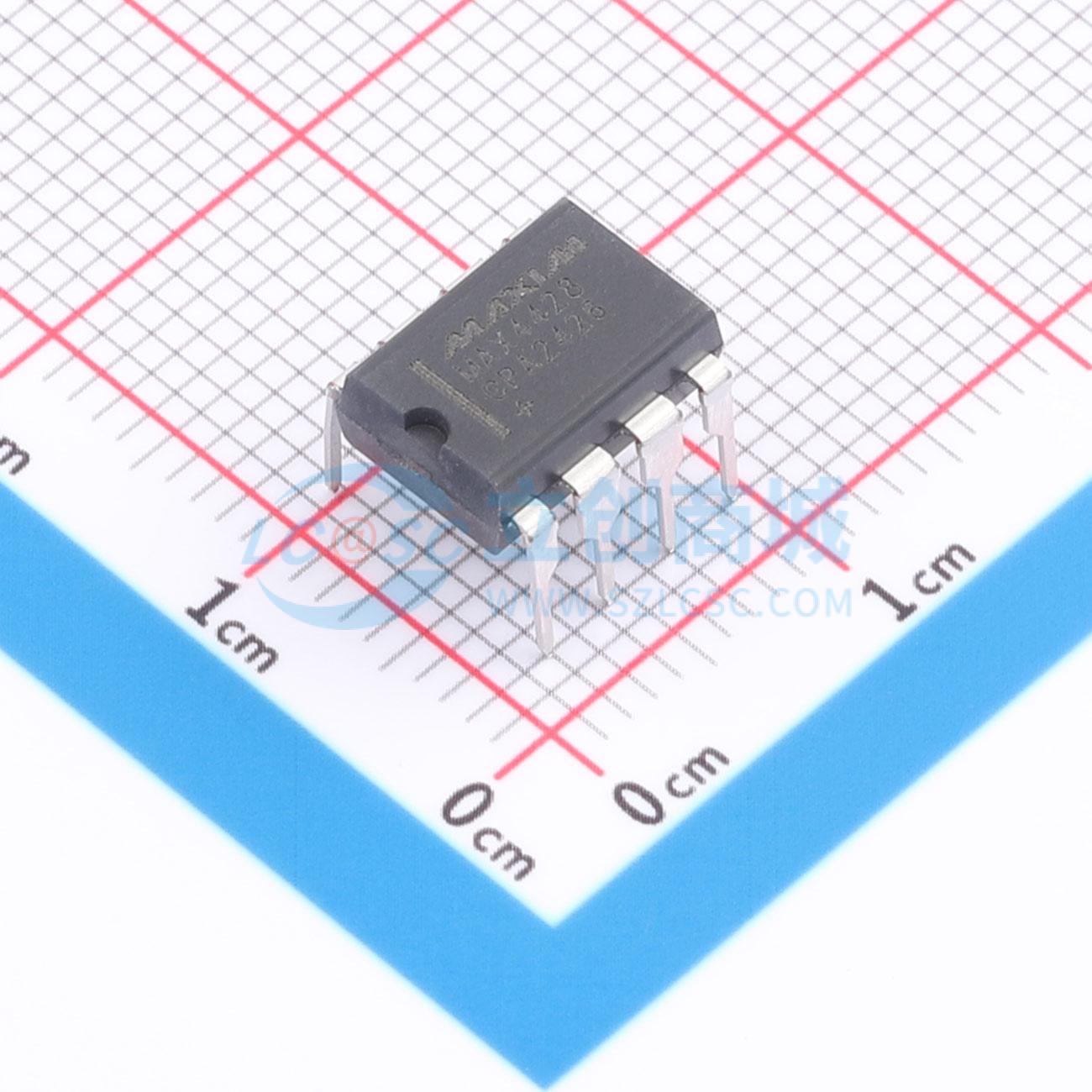

MAX4428CPA+

双路、高速、1.5A MOSFET驱动器

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4428CPA+
商品编号: C1549344
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

MAX4426/MAX4427/MAX4428 是双路单片 MOSFET 驱动器，旨在将 TTL/CMOS 输入转换为高压/大电流输出。MAX4426 是双路反相功率 MOSFET 驱动器。MAX4427 是双路同相功率 MOSFET 驱动器，而 MAX4428 包含一个反相部分和一个同相部分。延迟时间几乎与 VDD 无关（参见典型工作特性）。大电流输出驱动器能够快速对即使是最大型功率 MOSFET 的栅极电容进行充电和放电，使其达到接近电源轨的毫伏级范围内。这可使功率 MOSFET 的导通电阻达到最小。MAX4426/MAX4427/MAX4428 的高速特性可将开关电源和 DC-DC 转换器中的功率损耗降至最低。

商品特性

可替代 TSC4426/TSC4427/TSC4428
更低的导通电阻：4Ω（对比 7Ω）
更短的延迟时间：tD1 - 10ns（对比 30ns）；tD2 - 25ns（对比 50ns）
1.5A 峰值输出电流
快速的上升和下降时间：带 1000pF 负载时典型值为 20ns
宽工作范围：4.5V 至 18V
低功耗：逻辑 1 输入时为 1.8mA；逻辑 0 输入时为 200μA
与 TTL/CMOS 兼容
抗闩锁保护 - 可承受 >500mA 反向电流
ESD 保护

应用领域

开关电源
DC-DC 转换器
电机控制器
PIN 二极管驱动器
电荷泵电压反相器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A

	属性	参数值
	拉电流(IOH)	1.5A
	工作电压	4.5V~18V
	上升时间(tr)	300ps
	下降时间(tf)	20ns
	工作温度	0℃~+70℃
