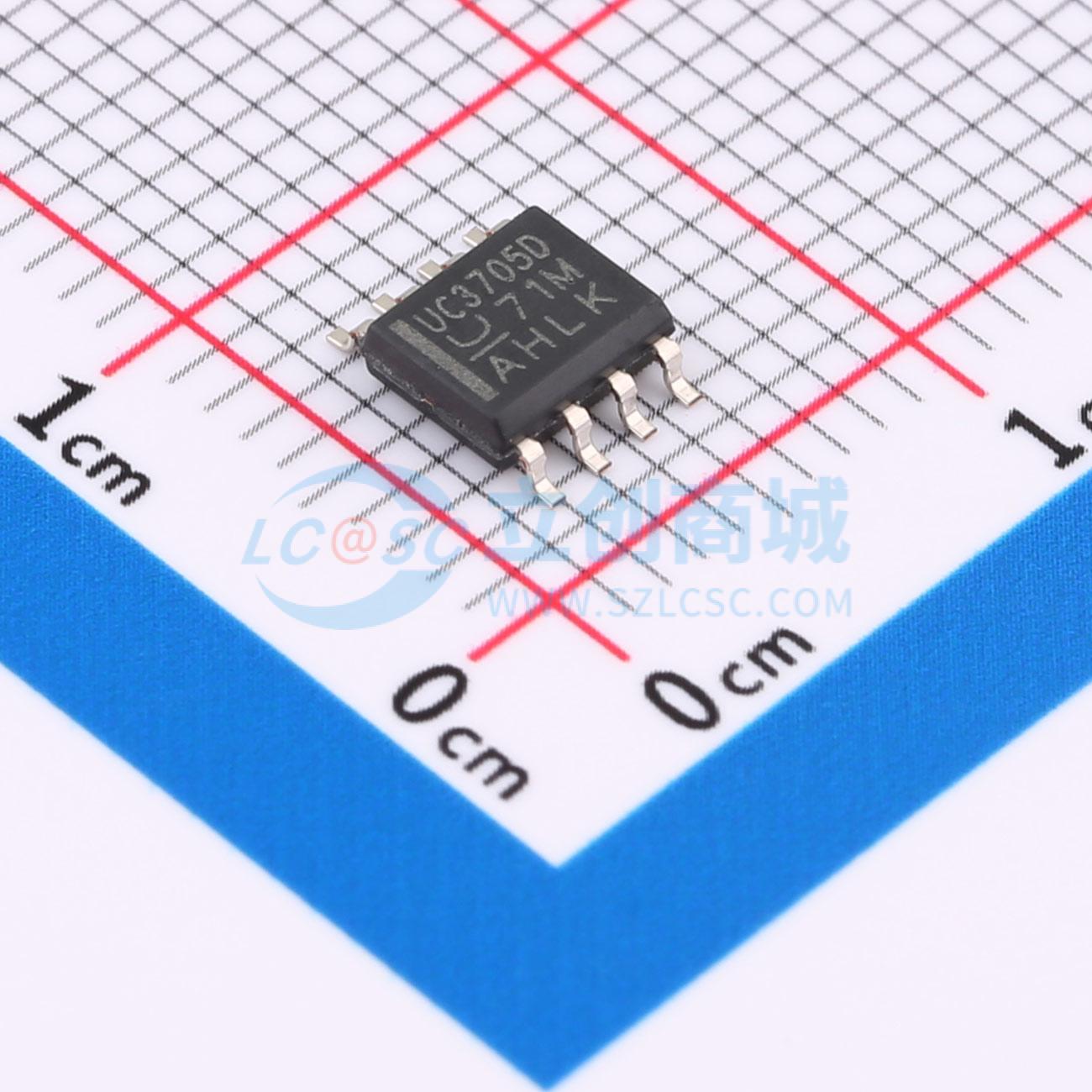

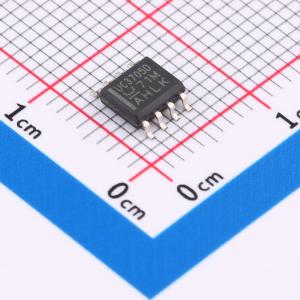

温馨提醒：图片仅供参考，商品以实物为准

UC3705D

高速功率驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用 8 引脚封装、具有 40V VDD 和热关断功能的 1.5A/1.5A 双通道栅极驱动器 8-SOIC 0 to 70
品牌名称: TI(德州仪器)
商品型号: UC3705D
商品编号: C1549361
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.05克(g)

商品参数

商品概述

UC1705系列功率驱动器采用高速肖特基工艺制造，用于在低电平控制功能和高功率开关器件（特别是功率MOSFET）之间实现接口。这些器件也是电容性线路驱动器的理想选择，可在两个方向上实现高达1.5 A的开关电流。由于具备反相和同相输入，可接受任意极性的逻辑信号，或者一个输入可用于对另一个输入进行选通或触发。 V_S和V_C的电源电压可独立在5 V至40 V范围内变化。 UC1705采用8引脚密封陶瓷双列直插式封装（CERDIP），可在-55℃至125℃的温度范围内工作。UC3705的工作温度范围为0℃至70℃，有塑料迷你双列直插式封装或5引脚功率TO - 220封装可供选择。

商品特性

1.5 A 源极/漏极驱动能力
100 ns 延迟
对1000 pF负载的上升/下降时间为40 ns
反相和同相输入
低交叉导通电流尖峰
低静态电流
5 V至40 V工作电压范围
热关断保护
迷你双列直插式和功率封装

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	5V~40V

	属性	参数值
	上升时间(tr)	60ns
	下降时间(tf)	25ns
	特性	过热保护(OPT)
	工作温度	0℃~+70℃
	输入高电平(VIH)	2.2V
	输入低电平(VIL)	800mV
