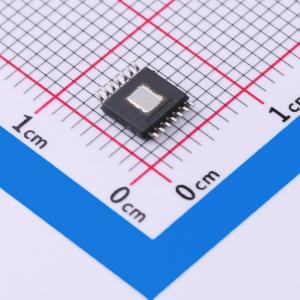

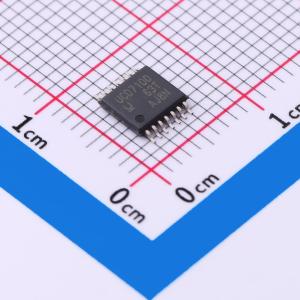

温馨提醒：图片仅供参考，商品以实物为准

UCD7100PWP

描述: 具有电流感应的数字控制兼容单输出低侧 +/- 4A MOSFET 驱动器 14-HTSSOP -40 to 105
品牌名称: TI(德州仪器)
商品型号: UCD7100PWP
商品编号: C1549423
商品封装: HTSSOP-14-EP
包装方式: 管装
商品毛重: 0.05克(g)

商品参数

商品概述

UCD7100 器件是数字控制兼容型 UCD7K 系列驱动器，适用于使用数字控制技术、需要快速提供本地峰值电流限制保护的应用。 UCD7100 是一款 ±4A 低侧高电流 MOSFET 栅极驱动器，支持 UCD9110 或 UCD9501 等数字电源控制器连接单端拓扑的功率级。它可提供逐周期电流限制功能，具有可编程阈值以及可由主机控制器监测的数字输出电流限制标志。借助 25ns 快速逐周期电流限制保护功能，万一出现数字系统无法及时应对故障的情况，驱动器就可以关闭功率级。为了实现快速开关速度，UCD7100 输出级使用 TrueDrive™ 输出架构，可在开关切换的米勒平坦区向 MOSFET 的栅极提供 ±4A 的额定电流。它还包含 3.3V、10mA 的线性稳压器，可为数字控制器供电。 UCD7000 驱动器系列与 DSP、微控制器或 ASIC 的标准 3.3V I/O 端口兼容。UCD7100 采用 PowerPAD™ HTSSOP - 14 封装。

商品特性

可调节电流限制保护
3.3V、10mA 内部稳压器
兼容 DSP/μC 的输入
单路 ±4A TrueDrive™ 高电流驱动器
2.2nF 负载时的上升时间和下降时间典型值为 10ns
25ns 输入至输出传播延迟
25ns 电流检测到输出延迟
可编程的电流限制阈值
数字输出电流限制标志
4.5V 至 15V 电源电压范围
额定温度为 –40°C 至 105°C
无铅封装

应用领域

数字控制型电源
直流/直流转换器
电机控制器
线路驱动器

交货周期

订货7-9个工作日

购买数量

(90个/管，最小起订量 1000 个)

个

起订量：1000 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	4A

	属性	参数值
	拉电流(IOH)	4A
	工作电压	4.25V~14.5V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	工作温度	-40℃~+105℃
