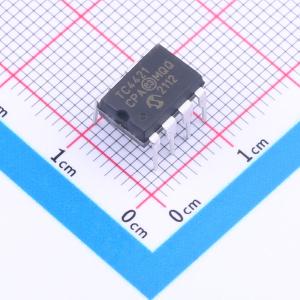

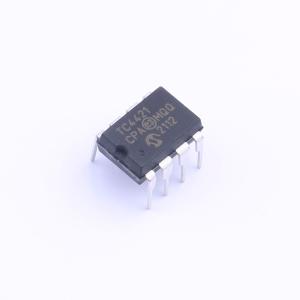

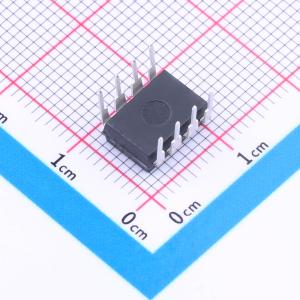

TC4421CPA

9A高速MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC4421/TC4422是大电流缓冲器/驱动器，能够驱动大型MOSFET和IGBT。除了直接过压或过耗散外，这些器件基本上不受任何形式的干扰影响。在其功率和电压额定值范围内的任何条件下，它们都不会发生闩锁。当接地端子出现高达5V的接地反弹时，这些器件不会受到损坏或出现不当操作。它们能够承受超过1A的任一极性的感性电流被强制反馈到其输出端，而不会损坏或出现逻辑错误。此外，所有端子都具备高达4kV的静电放电保护。TC4421/TC4422的输入可以直接由TTL或CMOS（3V至18V）驱动。此外，输入内置了300mV的迟滞，提供抗噪能力，并允许该器件由缓慢上升或下降的波形驱动。凭借表面贴装和通孔引脚封装以及四种工作温度范围选项，9A MOSFET驱动器系列TC4421/TC4422适用于任何需要高栅极/线路电容驱动的应用。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4421CPA
商品编号: C1549447
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.54克(g)

商品参数

商品概述

TC4421/TC4422是大电流缓冲器/驱动器，能够驱动大型MOSFET和IGBT。除了直接过压或过耗散外，这些器件基本上不受任何形式的干扰影响。在其功率和电压额定值范围内的任何条件下，它们都不会发生闩锁。当接地端子出现高达5V的接地反弹时，这些器件不会受到损坏或出现不当操作。它们能够承受超过1A的任一极性的感性电流被强制反馈到其输出端，而不会损坏或出现逻辑错误。此外，所有端子都具备高达4kV的静电放电保护。 TC4421/TC4422的输入可以直接由TTL或CMOS（3V至18V）驱动。此外，输入内置了300mV的迟滞，提供抗噪能力，并允许该器件由缓慢上升或下降的波形驱动。凭借表面贴装和通孔引脚封装以及四种工作温度范围选项，9A MOSFET驱动器系列TC4421/TC4422适用于任何需要高栅极/线路电容驱动的应用。

商品特性

高峰值输出电流：9A
宽输入电源电压工作范围：-4.5V至18V
高连续输出电流：最大2A
快速上升和下降时间：- 带4700pF负载时为30ns - 带47000pF负载时为180ns
短传播延迟：30ns（典型值）
低电源电流：- 逻辑“1”输入时 - 200μA（典型值） - 逻辑“0”输入时 - 55μA（典型值）
低输出阻抗：1.4Ω（典型值）
闩锁保护：可承受1.5A输出反向电流
输入可承受高达5V的负输入
与TC4420/TC4429 6A MOSFET驱动器引脚兼容
节省空间的8引脚6x5 DFN-S封装

应用领域

重载线路的线路驱动器
脉冲发生器
驱动最大型的MOSFET和IGBT
本地电源开/关开关
电机和螺线管驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	9A
	拉电流(IOH)	9A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	60ns
	下降时间(tf)	60ns
	特性	-
	工作温度	0℃~+150℃@(Tj)
	静态电流(Iq)	200uA
