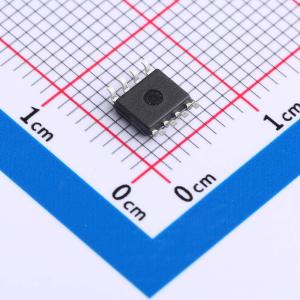

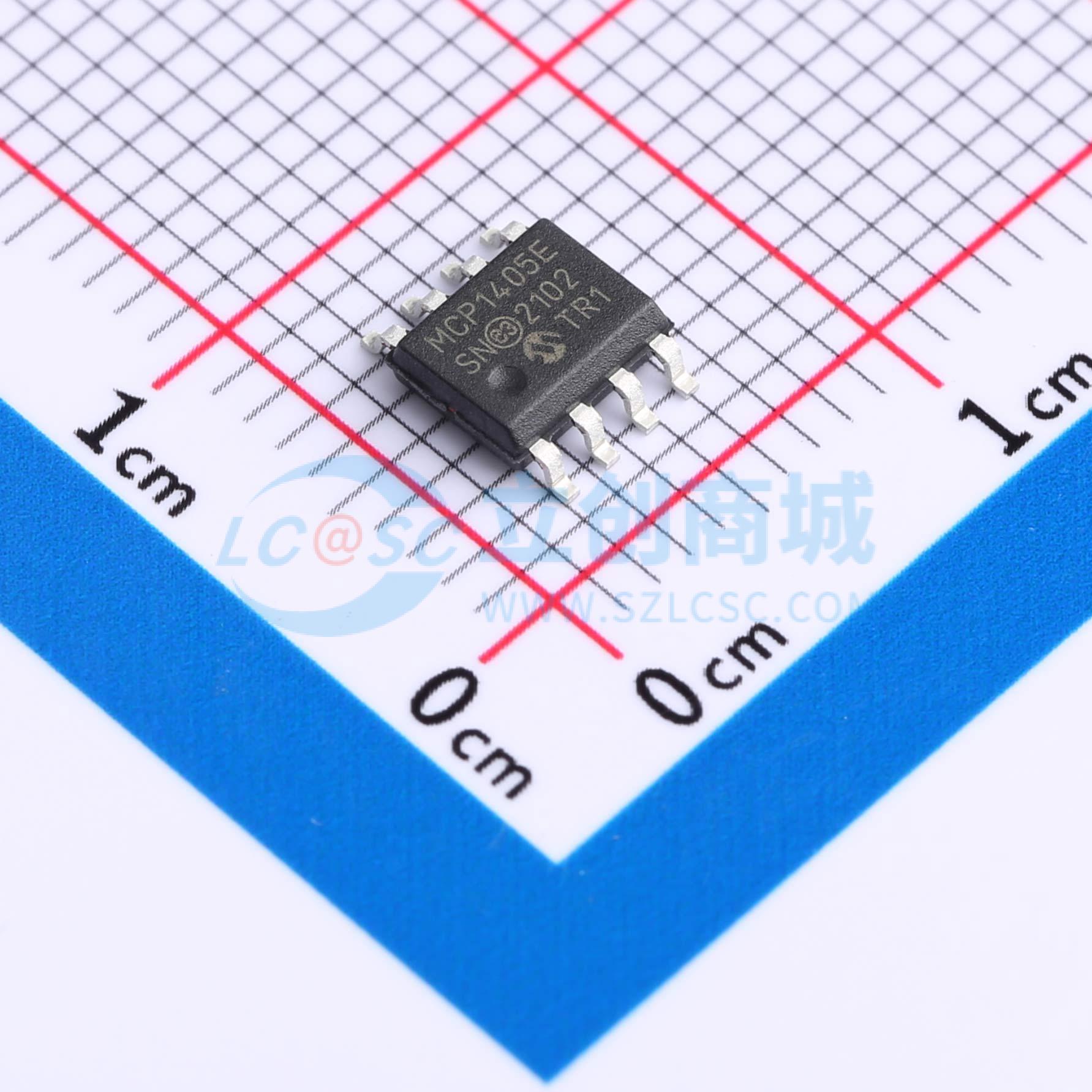

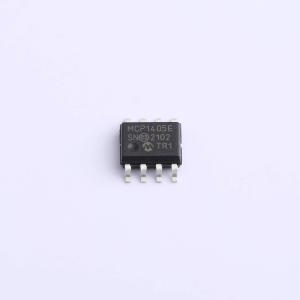

MCP1405-E/SN

4.5A双路高速功率MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是双反相、双同相或互补输出驱动器。可向容性负载提供高达 4.5A 的典型峰值电流。具有低直通电流、匹配的上升/下降时间和传播延迟。从 4.5V 至 18V 单电源供电，可在 15ns（典型值）内轻松对 2200pF 栅极电容进行充放电
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1405-E/SN
商品编号: C1549474
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

MCP1403/4/5 是一系列双反相、双同相或互补输出驱动器。它们通常能够向容性负载提供 4.5A 的高峰值电流。这些器件还具有低直通电流、匹配的上升/下降时间和传播延迟的特点。 MCP1403/4/5 驱动器采用 4.5V 至 18V 单电源供电，能够在 15 ns（典型值）内轻松对 2200 pF 的栅极电容进行充放电。它们在导通和关断状态下均提供足够低的阻抗，以确保 MOSFET 的预期状态不会受到影响，即使存在大的瞬态信号。MCP1403/4/5 的输入可以直接由 TTL 或 CMOS（3V 至 18V）驱动。 MCP1403/4/5 双输出 4.5A 驱动器系列提供表面贴装和通孔封装，工作温度范围为 -40℃ 至 +125℃。热增强型 DFN 封装的低热阻特性使其能够在驱动较重的容性或阻性负载时具备更强的功率耗散能力。这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任意极性）时，它们不会受到损坏。所有引脚均具备高达 4 kV 的静电放电（ESD）全面保护。

商品特性

高峰值输出电流：4.5A（典型值）
输出级低直通/交叉导通电流
宽输入电源电压工作范围：4.5V 至 18V
高容性负载驱动能力：15 ns 内驱动 2200 pF；34 ns 内驱动 5600 pF
短延迟时间：40 ns（典型值）
低电源电流：逻辑“1”输入时为 1.0 mA（典型值）；逻辑“0”输入时为 150 μA（典型值）
闩锁保护：可承受 1.5A 反向电流
逻辑输入可承受高达 5V 的负向摆动
封装形式：8 引脚 SOIC、PDIP、8 引脚 6x5 DFN 和 16 引脚 SOIC

应用领域

开关模式电源
脉冲变压器驱动
线路驱动器
电机和螺线管驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.5A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	15ns
	下降时间(tf)	18ns
	特性	-
	工作温度	-40℃~+150℃@(Tj)
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	1mA
