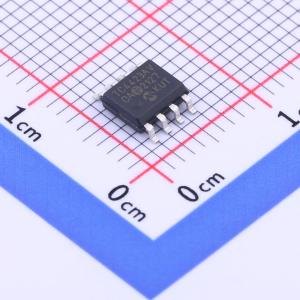

TC4423AVOA
3A双路高速功率MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是双输出3A缓冲器/MOSFET驱动器。该改进版本具有更高的峰值输出电流驱动能力、更低的直通电流、匹配的上升/下降时间和传播延迟时间，与现有产品引脚兼容。新增了8引脚SOIC封装选项，8引脚DFN封装选项为驱动较重的电容性或电阻性负载提供了更高的功耗能力。可在20 ns内轻松对1800 pF的栅极电容进行充电和放电
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- TC4423AVOA
- 商品编号
- C1549502
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A | |
| 拉电流(IOH) | 4.5A | |
| 工作电压 | 4.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 12ns | |
| 下降时间(tf) | 12ns | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1mA |
商品特性
- 高峰值输出电流：4.5A（典型值）
- 宽输入电源电压工作范围：- 4.5V 至 18V
- 高容性负载驱动能力：- 1800 pF 在 12 ns 内
- 短延迟时间：40 ns（典型值）
- 匹配的上升/下降时间
- 低电源电流：
- 逻辑‘1’输入时 – 1.0 mA（最大值）
- 逻辑‘0’输入时 – 150 μA（最大值）
- 低输出阻抗：2.5Ω（典型值）
- 锁存保护：可承受 1.5A 反向电流
- 逻辑输入可承受负摆幅高达 5V
- 引脚兼容 TC4423/TC4424/TC4425 和 TC4426A/TC4427A/TC4428A 器件
- 节省空间的 8 引脚 150 mil 体 SOIC 和 8 引脚 6x5 DFN 封装
应用领域
- 开关模式电源
- 脉冲变压器驱动
- 线路驱动器
- 小型直流电机的直接驱动
