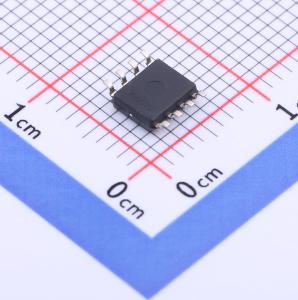

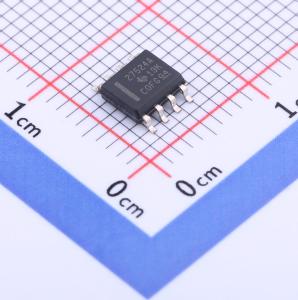

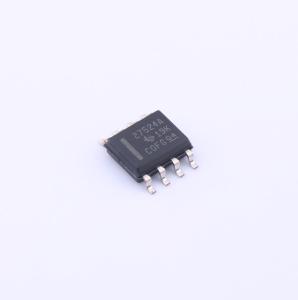

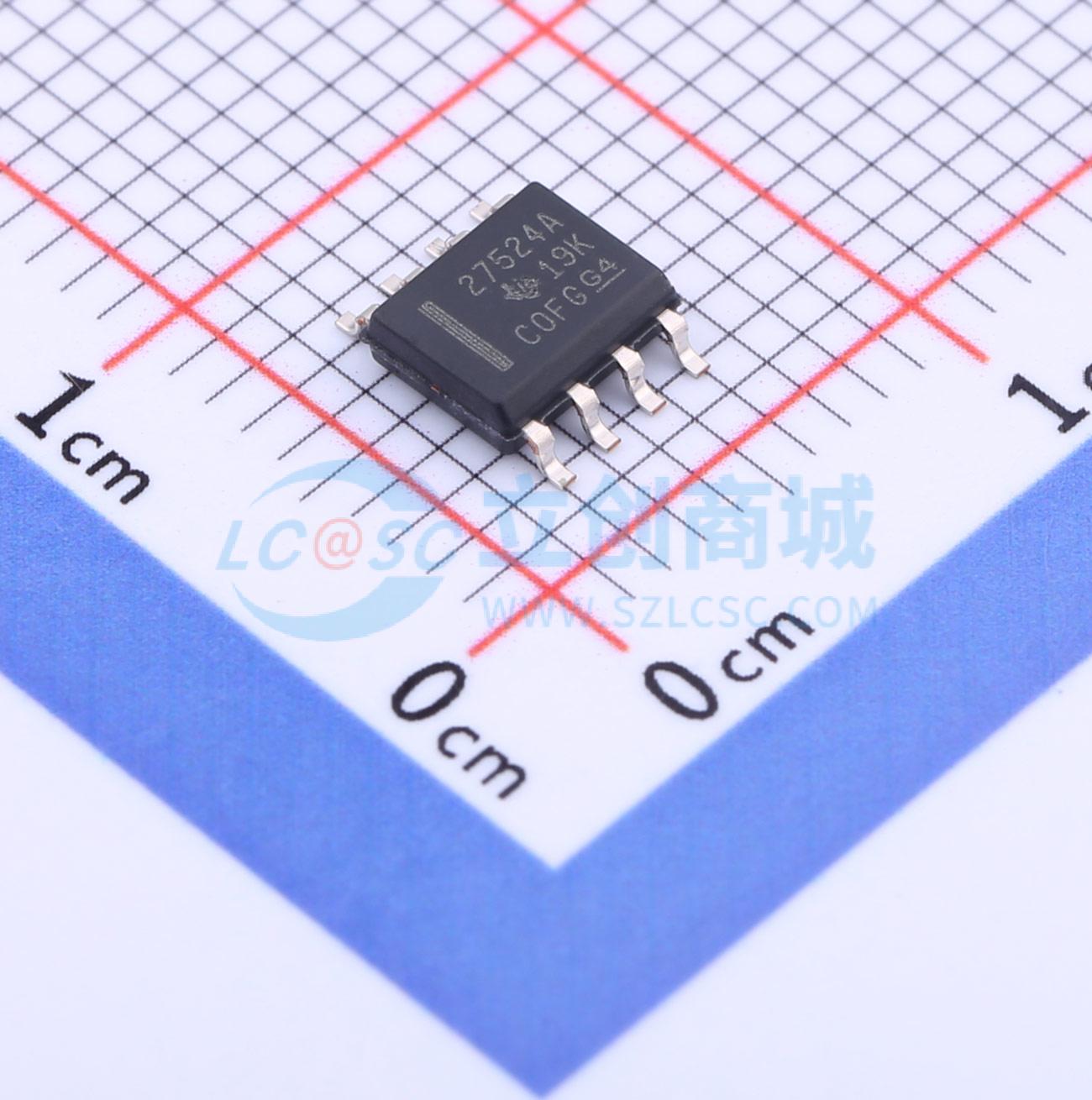

温馨提醒：图片仅供参考，商品以实物为准

UCC27524AD

具有负输入电压能力的双路5A高速低侧栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 5V UVLO、使能功能和负输入电压处理能力的 5A/5A 双通道栅极驱动器 8-SOIC -40 to 140
品牌名称: TI(德州仪器)
商品型号: UCC27524AD
商品编号: C1549487
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.25克(g)

商品参数

商品概述

UCC27524A 器件是一款双通道、高速、低侧、栅极驱动器器件，能够有效地驱动金属氧化物半导体场效应晶体管(MOSFET) 和绝缘栅双极型晶体管(IGBT)电源开关。为了增加稳定耐用性，UCC27524A 在输入引脚上增加了直接处理–5V 电压的能力。

UCC27524A 是一款双路非反相驱动器。使用能够从内部大大降低击穿电流的设计，UCC27524A 能够将高达5A 源电流和5A 灌电流的高峰值电流脉传送到电容负载，此器件还具有轨到轨驱动能力和典型值为13ns的极小传播延迟。除此之外，此驱动器特有两个通道间相匹配的内部传播延迟，这一特性使得此驱动器非常适合于诸如同步整流器等对于双栅极驱动有严格计时要求的应用。这还使得两个通道可以并连，以有效地增加电流驱动能力或者使用一个单一输入信号驱动两个并联在一起的开关。输入引脚阀值基于TTL 和CMOS兼容低压逻辑，此逻辑是固定的并且与VDD 电源电压无关。高低阀值间的宽滞后提供了出色的抗扰度。

出于安全考虑，当输入引脚处于悬空状态时，UCC27524A 输入引脚上的内部上拉和下拉电阻器确保输出被保持在低电平。UCC27524A 特有使能引脚（ENA 和ENB）以更好地控制此驱动器应用的运行。针对高电平有效逻辑，这些引脚被内部上拉至VDD 并可针对标准运行而保持断开。

UCC27524A 系列器件采用带有外露焊盘(DGN) 的SOIC-8 (D)，VSSOP-8 封装。

商品特性

符合行业标准的引脚输出
两个独立的栅极驱动通道
5A 峰值驱动源电流和灌电流
针对每个输出的独立使能功能
与电源电压无关的TTL 和CMOS 兼容逻辑阀值
针对高抗扰度的滞后逻辑阀值
能够在输入端处理负电压(-5V)
输入和使能引脚电压电平不受VDD 引脚偏置电源电压限制
4.5V 至18V 单电源范围
VDD 欠压闭锁(UVLO) 期间输出保持低电平（确保加电和断电时无毛刺脉冲运行）
快速传播延迟（典型值13ns）
快速上升和下降时间（典型值7ns 和6ns）
两通道间的延迟匹配时间典型值为1ns
针对更高的驱动电流，两个输出可以并联
当输入浮动时输出保持低电平
SOIC-8，HVSSOP-8 PowerPAD封装选项
工作温度范围为 -40°C 至 140°C

应用领域

开关模式电源
直流到直流转换器
电机控制，太阳能
用于诸如GaN 等新兴宽带隙电源器件的栅极驱动

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	5A
	拉电流(IOH)	5A
	工作电压	4.5V~18V

	属性	参数值
	上升时间(tr)	7ns
	下降时间(tf)	9ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	1.9V~2.3V
	输入低电平(VIL)	1V~1.4V
