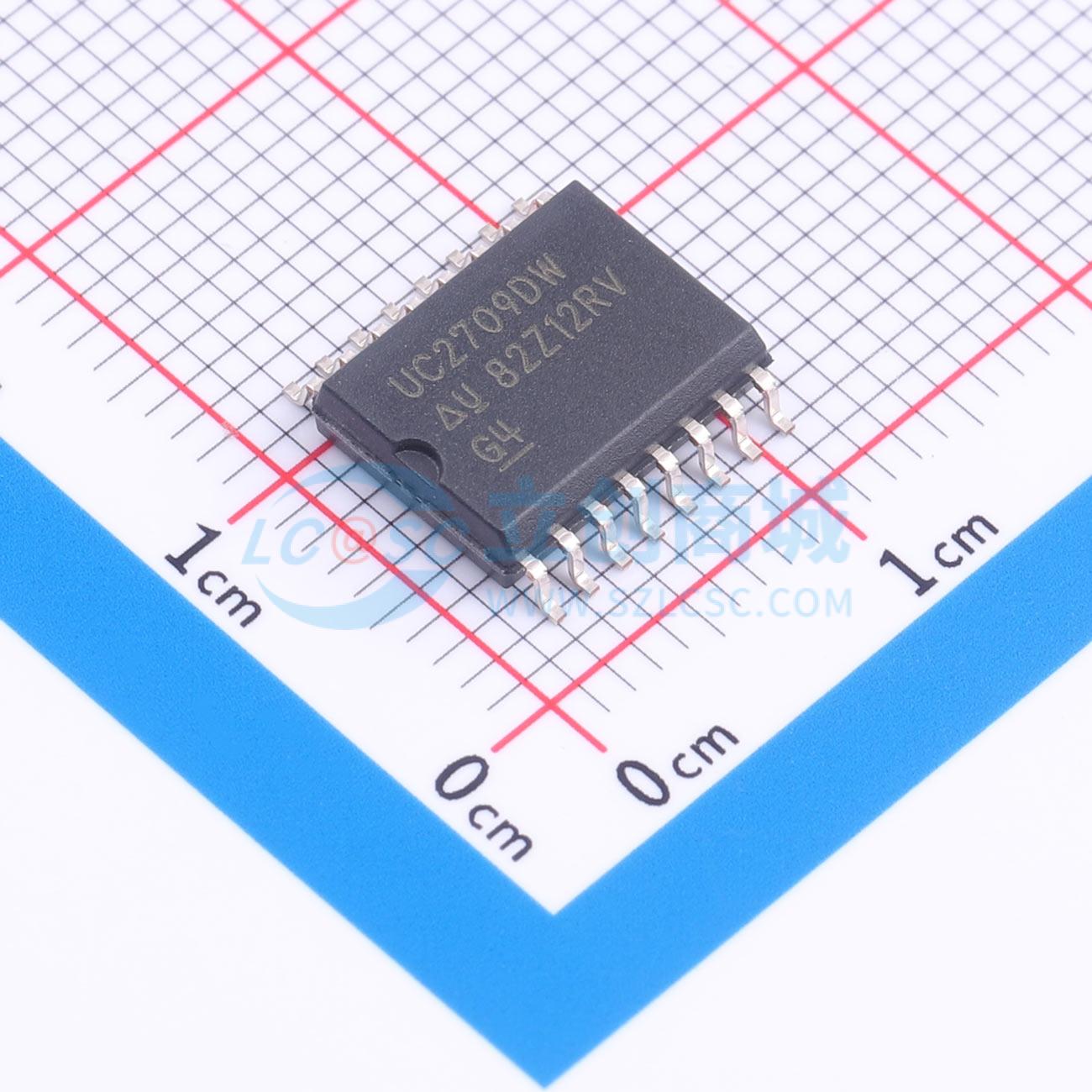

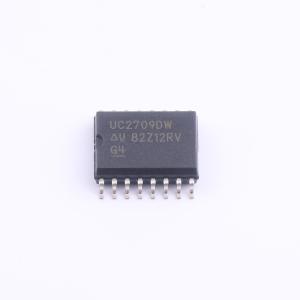

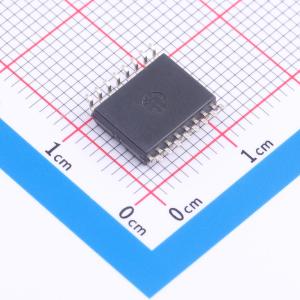

温馨提醒：图片仅供参考，商品以实物为准

UC2709DW

描述: 具有 40V VDD 和 5V 稳压输出的 1.5A/1.5A 双通道栅极驱动器 16-SOIC -40 to 85
品牌名称: TI(德州仪器)
商品型号: UC2709DW
商品编号: C1549494
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

UC3709系列功率驱动器是一种经济高效的解决方案，可实现功率MOSFET电容栅极的快速导通和关断。这些器件采用高速肖特基工艺制造，图腾柱输出级可提供高达1.5 A的源电流或灌电流，且交叉导通电流尖峰极小。 UC3709与MMH0026或DS0026引脚兼容，虽然延迟时间较长，但电源电流远低于这些旧型号器件。这些器件采用反相逻辑，输入完全兼容TTL，输出级摆幅可达30 V以上。该设计还具备热关断保护功能。

商品特性

1.5 A源/灌驱动能力
与0026系列产品引脚兼容
对1000 pF负载的上升和下降时间为40 ns
低静态电流
5 V至40 V工作电压范围，具备热保护功能

应用领域

功率双极型驱动电路
功率MOSFET驱动电路
电荷泵电路
变压器耦合推挽式MOSFET驱动电路
使用负偏置电压和电平转换至地参考PWM的功率MOSFET驱动电路
变压器耦合MOSFET驱动电路

交货周期

订货7-9个工作日

购买数量

(40个/管，最小起订量 1000 个)

个

起订量：1000 个40个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A

	属性	参数值
	拉电流(IOH)	1.5A
	工作电压	5V~40V
	上升时间(tr)	20ns
	下降时间(tf)	20ns
	工作温度	-40℃~+85℃
