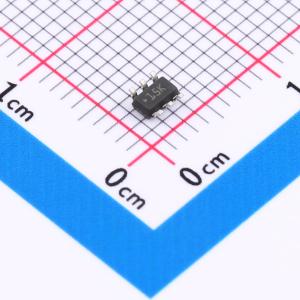

温馨提醒：图片仅供参考，商品以实物为准

LM5114BMF/S7003110

单通道、7.6A 峰值电流、低端栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5114 具有 4V UVLO 和分离输出的 7.6A/1.3A 单通道栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5114BMF/S7003110
商品编号: C1549499
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.133333克(g)

商品参数

商品概述

LM5114旨在驱动升压型配置中的低端MOSFET，或驱动隔离拓扑中的次级同步MOSFET。凭借强大的灌电流能力，LM5114可并联驱动多个FET。LM5114还具备驱动低端增强型氮化镓（GaN）FET所需的特性。LM5114提供反相和同相输入，以满足单一器件类型中反相和同相栅极驱动的要求。LM5114的输入与TTL/CMOS逻辑兼容，无论VDD电压如何，都能承受高达14 V的输入电压。LM5114具有分离式栅极输出，可灵活独立调整导通和关断强度。LM5114开关速度快，传播延迟极小，便于高频操作。LM5114采用6引脚SOT - 23封装和带散热焊盘的6引脚WSON封装，有助于散热。

商品特性

独立的源极和漏极输出，可控制上升和下降时间
4 V至12.6 V单电源供电
7.6 A/1.3 A峰值灌电流和拉电流驱动能力
0.23 Ω开漏下拉灌电流输出
2 Ω开漏上拉源电流输出
12 ns（典型值）传播延迟
反相和同相输入之间的匹配延迟时间
TTL/CMOS逻辑输入
0.68 V输入迟滞
高达14 V逻辑输入（无论VDD电压如何）
低输入电容：2.5 pF（典型值）
-40℃至125℃工作温度范围
与MAX5048引脚兼容
6引脚SOT - 23封装

应用领域

升压转换器
反激式和正激式转换器
隔离拓扑中的次级同步FET驱动
电机控制

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	7.6A
	拉电流(IOH)	1.3A
	工作电压	4V~12.6V

	属性	参数值
	上升时间(tr)	82ns
	下降时间(tf)	12.5ns
	传播延迟 tpLH	12ns
	传播延迟 tpHL	12ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	950uA
