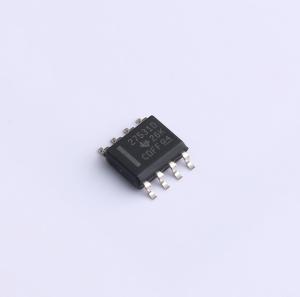

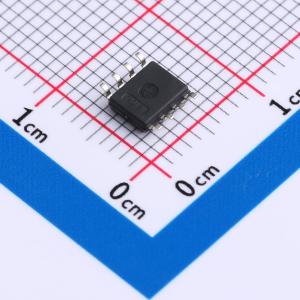

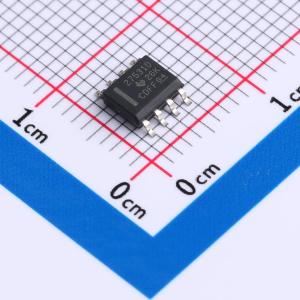

UCC27531D

2.5A和5A低成本栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本栅极驱动器（提供用于驱动FET 和IGBT 的最佳解决方案）分立式晶体管对驱动器的出色替代产品（提供与控制器的简便对接） UCC2753x 单通道高速栅极驱动器可有效地驱动MOSFET 和IGBT 电源开关。UCC2753x 器件采用一种通过不对称驱动（分离输出）提供高达2.5A 和5A灌电流的设计，同时结合了支持负关断偏置电压、轨至轨驱动功能、极小传播延迟（通常为17ns）的功能，是MOSFET 和IGBT 电源开关的理想解决方案。UCC2753x 系列器件也可支持使能、双输入以及反相和同相输入功能。
品牌名称: TI(德州仪器)
商品型号: UCC27531D
商品编号: C1549480
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.24克(g)

商品参数

商品概述

低成本栅极驱动器（提供用于驱动FET 和IGBT 的最佳解决方案）分立式晶体管对驱动器的出色替代产品（提供与控制器的简便对接） UCC2753x 单通道高速栅极驱动器可有效地驱动MOSFET 和IGBT 电源开关。UCC2753x 器件采用一种通过不对称驱动（分离输出）提供高达2.5A 和5A灌电流的设计，同时结合了支持负关断偏置电压、轨至轨驱动功能、极小传播延迟（通常为17ns）的功能，是MOSFET 和IGBT 电源开关的理想解决方案。UCC2753x 系列器件也可支持使能、双输入以及反相和同相输入功能。隔离输出与强大的不对称驱动提高了器件对寄生米勒效应的抗扰性，并有助于减少地的抖动。无需负偏压即可驱动IGBT 输入引脚保持断开状态将使驱动器输出保持低电平。驱动器的逻辑行为显示在应用图、时序图和输入与输出逻辑真值表中。 VDD 引脚上的内部电路提供一个欠压锁定功能，此功能在VDD 电源电压处于工作范围内之前使输出保持低电平。

商品特性

低成本栅极驱动器
分立式晶体管对驱动器的出色替代产品
TTL 和CMOS 兼容型输入逻辑阈值（不依赖于电源电压）
分离输出选项可实现导通和关断电流调节
反相和同相输入配置
通过固定TTL 兼容型阈值启用
在18V VDD 下具有高达2.5A 的峰值驱动拉电流和2.5A 或5A 的峰值驱动灌电流
宽VDD 范围为10V 至35V
输入和使能引脚可承受低于接地电压且高达–5V 的直流电压
当输入悬空时或在VDD UVLO 期间，输出保持低电平
快速传播延迟（典型值为17ns）
快速上升和下降时间（1800pF 负载时的典型值分别为15ns 和7ns）
欠压锁定(UVLO)
用作高侧或低侧驱动器（如果采用适当的偏置和信号隔离设计）
低成本、节省空间的5 引脚或6 引脚DBV (SOT-23) 封装选项
UCC27536 和UCC27537 与TPS2828 和TPS2829 之间引脚对引脚兼容
工作温度范围为 -40℃ 至 140℃

应用领域

开关模式电源
直流/直流转换器
光伏逆变器
电机控制
UPS
HEV 和EV 充电器
家用电器
可再生能源电源转换
SiC FET 转换器

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	5A
	拉电流(IOH)	2.5A
	工作电压	10V~32V
	上升时间(tr)	15ns

	属性	参数值
	下降时间(tf)	7ns
	传播延迟 tpLH	17ns
	传播延迟 tpHL	17ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	1.8V~2.2V
	输入低电平(VIL)	800mV~1.2V
