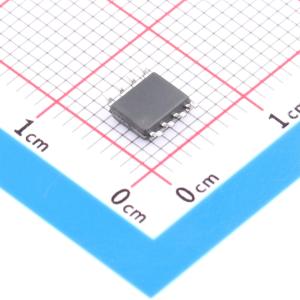

温馨提醒：图片仅供参考，商品以实物为准

SM72482MA-4/NOPB

双5A复合栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM72482 双通道 5A 复合栅极驱动器
品牌名称: TI(德州仪器)
商品型号: SM72482MA-4/NOPB
商品编号: C1549477
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

SM72482双栅极驱动器以更高的峰值输出电流和效率取代了行业标准栅极驱动器。每个“复合”输出驱动器级包含并联工作的MOS和双极晶体管，它们共同从容性负载吸收超过5A的峰值电流。结合MOS和双极器件的独特特性，可减少驱动电流随电压和温度的变化。还提供欠压锁定保护。驱动器可以通过连接输入和输出进行并联操作，使驱动电流能力加倍。该器件采用SOIC封装。

商品特性

可再生能源等级
独立驱动两个N沟道MOSFET
复合CMOS和双极输出减少输出电流变化
5A灌电流、3A拉电流能力
两个通道可并联连接，使驱动电流加倍
独立输入（TTL兼容）
快速传播时间（典型值25 ns）
快速上升和下降时间（2 nF负载下，上升时间14 ns，下降时间12 ns）
提供双同相、双反相和组合配置
电源轨欠压锁定保护（UVLO）
SM72482的UVLO配置为通过OUT_A驱动PFET，通过OUT_B驱动NFET
引脚与行业标准栅极驱动器兼容
封装：SOIC、热增强型VSSOP

应用领域

同步整流器栅极驱动器
开关模式电源栅极驱动器
螺线管和电机驱动器

优惠活动

4.8折

购买数量

(95个/管，最小起订量 1 个)

个

起订量：1 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	5A
	拉电流(IOH)	3A
	工作电压	3.5V~14V

	属性	参数值
	上升时间(tr)	14ns
	下降时间(tf)	12ns
	传播延迟 tpLH	25ns
	传播延迟 tpHL	25ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1mA
