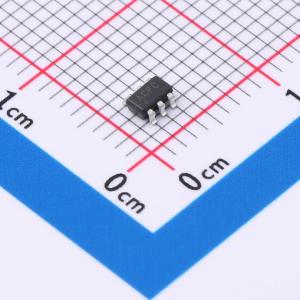

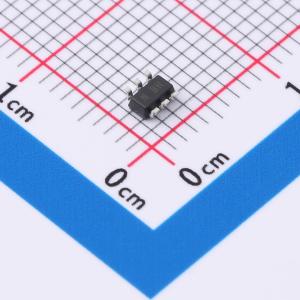

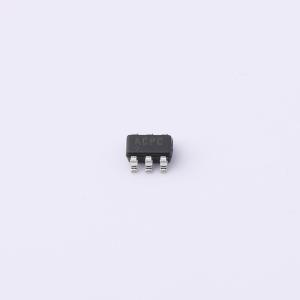

MAX15070AAUT+T实物图
  • MAX15070AAUT+T商品缩略图
  • MAX15070AAUT+T商品缩略图
  • MAX15070AAUT+T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MAX15070AAUT+T

MAX15070AAUT+T

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
7A吸入电流、3A源出电流、12ns、SOT23 MOSFET驱动器、具有极小延时的微型MOSFET驱动器,提供较宽的源出/吸入电流
商品型号
MAX15070AAUT+T
商品编号
C1549437
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.12克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置-
负载类型MOSFET
驱动通道数2
灌电流(IOL)7A
拉电流(IOH)3A
属性参数值
工作电压4V~14V
上升时间(tr)6ns
下降时间(tf)4ns
特性欠压保护(UVP);过热保护(OPT)
工作温度-40℃~+125℃
静态电流(Iq)500uA

商品概述

MAX15070A/MAX15070B是高速MOSFET驱动器,能够吸收7A的灌电流和提供3A的峰值拉电流。它们具有反相和同相输入,在控制MOSFET方面提供了更大的灵活性。此外,它们还具备两个以互补模式工作的独立输出,可灵活控制导通和关断的开关速度。 这些集成电路(IC)内置逻辑电路,可防止输出状态变化时出现直通现象。无论V+电压如何,逻辑输入都能抵御高达+16V的电压尖峰。传播延迟时间被最小化,且反相和同相输入之间的延迟相匹配。这些IC的开关时间极快,同时传播延迟短(典型值为12ns),非常适合高频电路。它们采用+4V至+14V的单电源供电,典型电源电流消耗为0.5mA。MAX15070A具有标准的TTL输入逻辑电平,而MAX15070B则具有类似CMOS的高噪声容限(HNM)输入逻辑电平。 两款IC均采用6引脚SOT23封装,工作温度范围为-40℃至+125℃。

商品特性

  • 独立的拉电流和灌电流输出
  • +4V至+14V单电源供电范围
  • 7A峰值灌电流
  • 3A峰值拉电流
  • 无论V+电压如何,输入额定电压可达+14V
  • 12ns传播延迟,反相和同相输入之间的延迟匹配在500ps以内
  • HNM或TTL逻辑电平输入
  • 低输入电容:典型值为10pF
  • 热关断保护
  • 小型SOT23封装允许在下方布线PCB走线
  • -40℃至+125℃工作温度范围

应用领域

  • 功率MOSFET开关
  • 开关模式电源
  • DC-DC转换器
  • 电机控制电源模块

数据手册PDF

优惠活动

购买数量

(2500个/圆盘,最小起订量 1 个)
起订量:1 个2500个/圆盘

总价金额:

0.00

近期成交4
