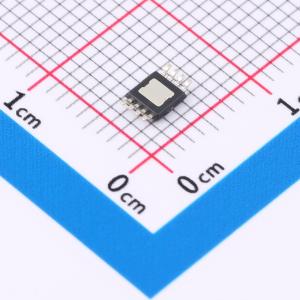

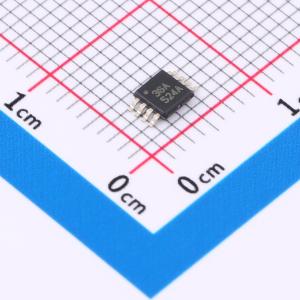

UCC27524ADGN

UCC27524A 器件是一款双通道、高速、低端栅极驱动器，能够有效驱动 MOSFET 和 IGBT 功率开关。UCC27524A 增加了在输入引脚直接处理 -5 V 电压的能力，以增强其鲁棒性。UCC27524A 是一款双路同相驱动器。采用从本质上可将直通电流降至最低的设计，UCC27524A 能够向容性负载提供高达 5 A 拉电流和 5 A 灌电流的高峰值电流脉冲，具备轨到轨驱动能力，且传播延迟极小，典型值为 13 ns。此外，该驱动器的两个通道之间具有匹配的内部传播延迟，非常适合需要双栅极驱动且对时序要求严格的应用，如同步整流器。这也允许将两个通道并联，以有效提高电流驱动能力，或用单个输入信号并联驱动两个开关。输入引脚阈值基于与 TTL 和 CMOS 兼容的低压逻辑，该阈值固定且与 VDD 电源电压无关。高低阈值之间的宽滞后特性提供了出色的抗噪能力。 出于安全考虑，UCC27524A 输入引脚上的内部上拉和下拉电阻可确保在输入引脚处于浮空状态时输出保持低电平。UCC27524A 具有使能引脚（ENA 和 ENB），以便更好地控制驱动器应用的操作。这些引脚内部上拉至 VDD，采用高电平有效逻辑，在标准操作时可悬空。 UCC27524A 系列器件提供 SOIC-8 (D)、带散热焊盘的 VSSOP-8 (DGN) 封装。

• 行业标准引脚排列
• 两个独立的栅极驱动通道
• 5 A 峰值拉电流和灌电流驱动能力
• 每个输出具有独立使能功能
• 与 TTL 和 CMOS 兼容的逻辑阈值，且与电源电压无关
• 具有滞后特性的逻辑阈值，抗噪能力强
• 能够处理输入负电压（-5 V）
• 输入和使能引脚电压电平不受 VDD 引脚限制
• 偏置电源电压为 4.5 至 18 V 单电源范围
• 在 VDD 欠压锁定期间输出保持低电平（确保上电和下电时无毛刺运行）
• 快速传播延迟（典型值 13 ns）
• 快速上升和下降时间（典型值分别为 7 ns 和 6 ns）
• 两通道之间典型延迟匹配为 1 ns
• 两个输出可并联以获得更高驱动电流
• 输入浮空时输出保持低电平
• 提供 SOIC-8、HVSSOP-8 PowerPAD 封装选项
• 工作温度范围为 -40 至 140℃

• 开关模式电源
• DC-DC 转换器
• 电机控制
• 太阳能电源
• 新兴宽带隙功率器件（如 GaN）的栅极驱动
