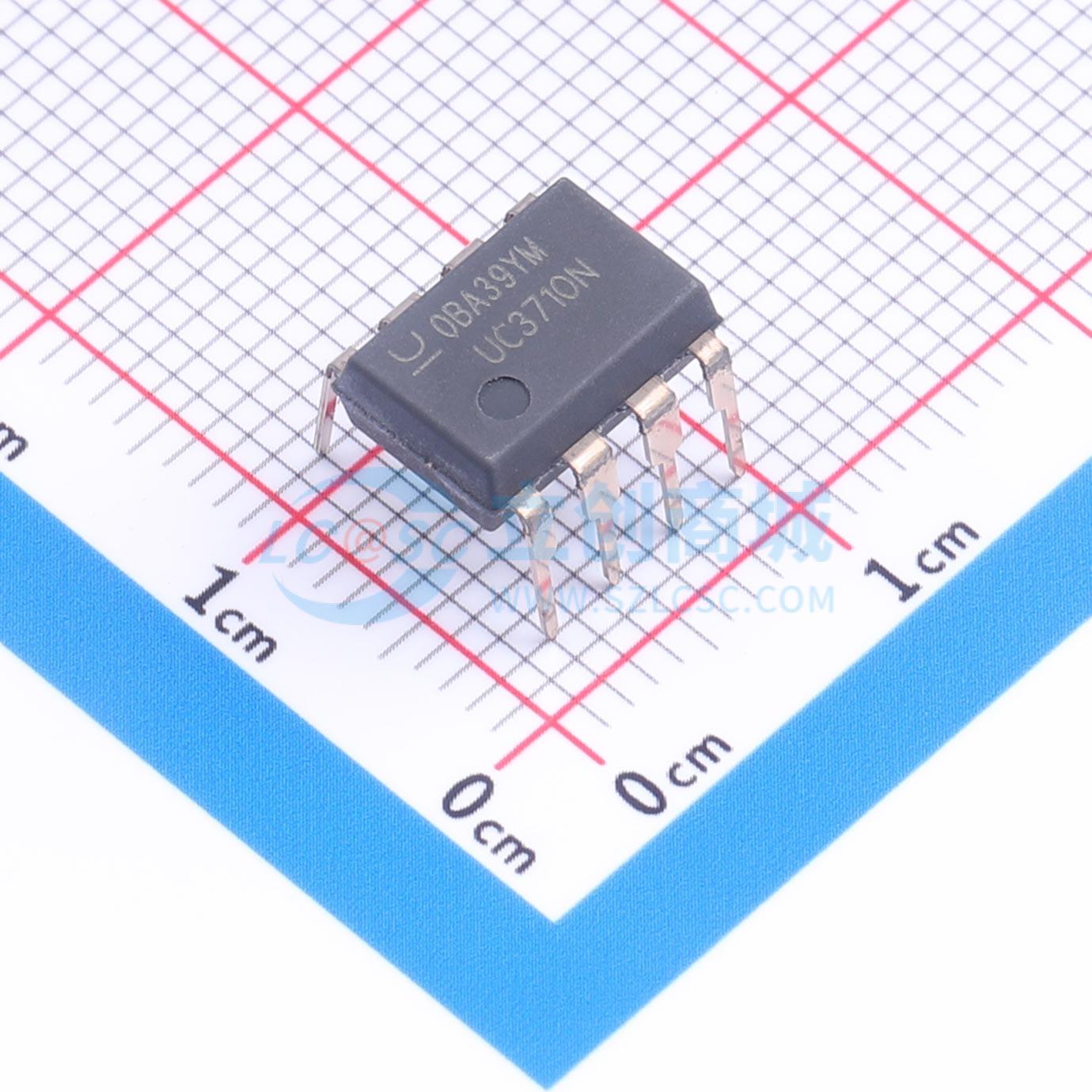

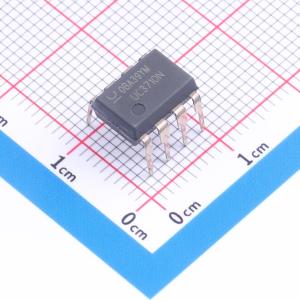

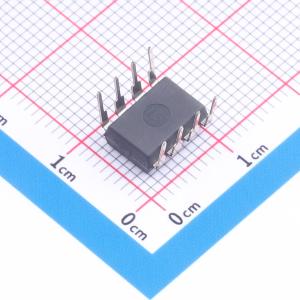

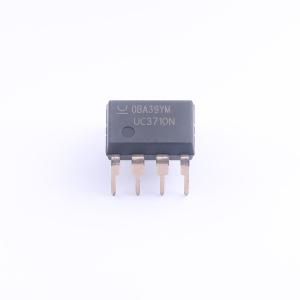

温馨提醒：图片仅供参考，商品以实物为准

UC3710N

描述: 具有 5V UVLO、热关断和分离接地层的 6A/6A 单通道栅极驱动器 8-PDIP 0 to 70
品牌名称: TI(德州仪器)
商品型号: UC3710N
商品编号: C1549337
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

UC1710系列FET驱动器采用高速肖特基工艺制造，用于在低电平控制功能和高功率开关器件（尤其是功率MOSFET）之间实现接口。这些器件接受低电流数字输入，以激活高电流图腾柱输出，该输出可提供或吸收至少6A电流。 VIN和VC的电源电压可独立在4.7V至18V范围内变化。这些器件还具备带迟滞功能的欠压锁定特性。 UC1710采用8引脚密封双列直插式封装，可在-55℃至+125℃的温度范围内工作。UC2710和UC3710的工作温度范围分别为-40℃至+85℃和0℃至+70℃，可提供8引脚塑料双列直插式或5引脚TO - 220封装。也有表面贴装器件可供选择。

商品特性

具有6A源/灌驱动能力的图腾柱输出
3ns延迟
对2.2nF负载的上升和下降时间为20ns
对30nF负载的上升和下降时间为8ns
4.7V至18V工作电压
反相和同相输出
带迟滞功能的欠压锁定
热关断保护
MINIDIP和功率封装

交货周期

订货7-9个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	6A

	属性	参数值
	拉电流(IOH)	6A
	工作电压	4.7V~18V
	上升时间(tr)	20ns
	下降时间(tf)	15ns
	工作温度	0℃~+70℃
