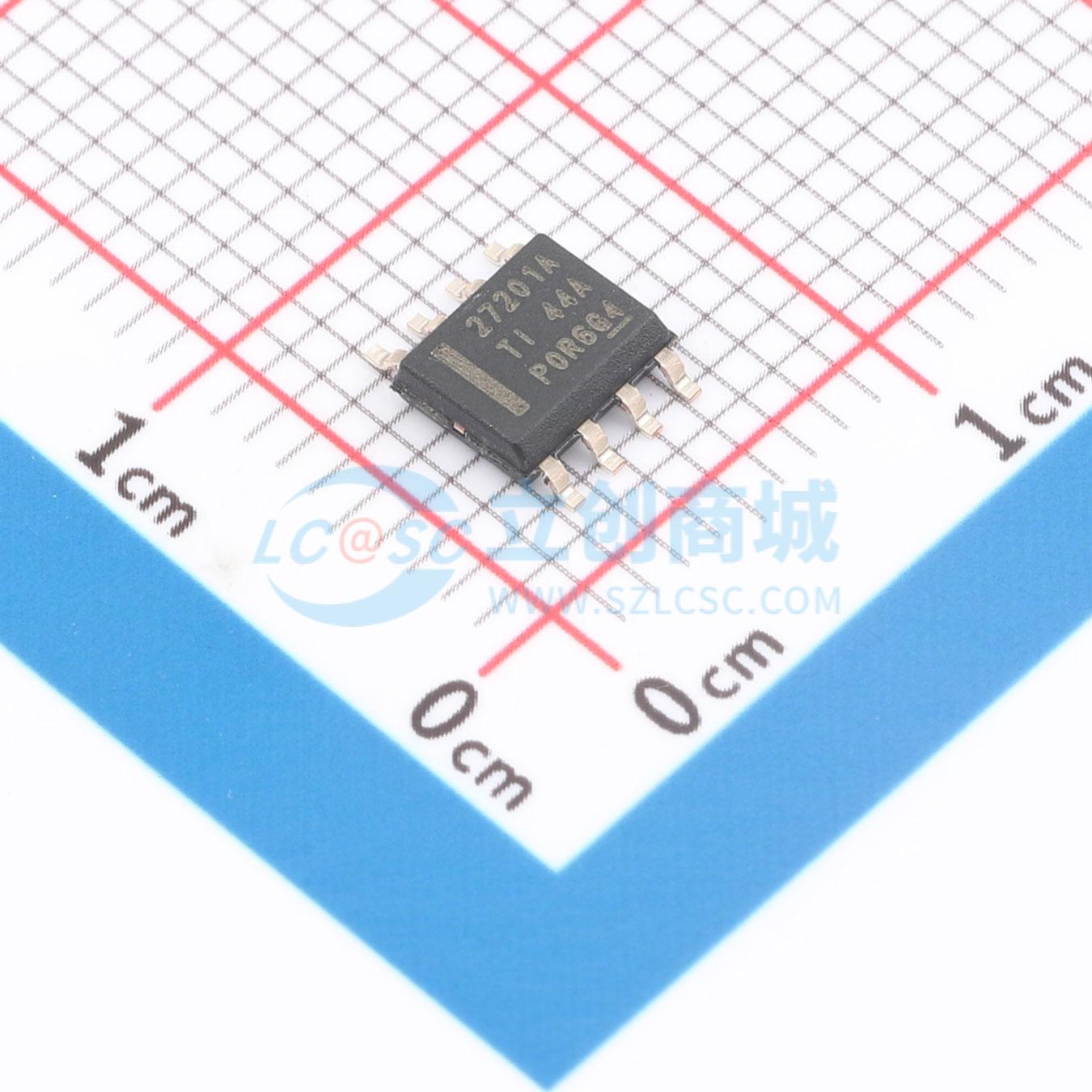

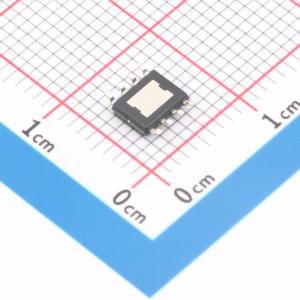

UCC27201ADDA实物图

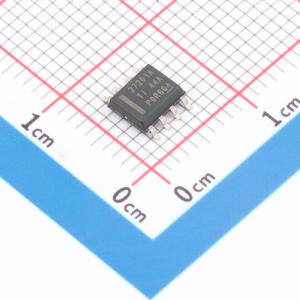

  • UCC27201ADDA商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UCC27201ADDA

UCC27201ADDA

描述
具有 8V UVLO 和负电压处理能力的 3A、120V 半桥栅极驱动器 8-SO PowerPAD -40 to 140
品牌名称
TI(德州仪器)
商品型号
UCC27201ADDA
商品编号
C1549467
商品封装
SO-8​
包装方式
管装
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)3A
属性参数值
拉电流(IOH)3A
工作电压8V~17V
上升时间(tr)8ns
下降时间(tf)7ns
工作温度-40℃~+140℃

商品概述

UCC2720xA 系列高频N 沟道MOSFET 驱动器由120V 自举二极管和高侧/低侧驱动器组成,其中高侧/低侧驱动器配有独立输入,可最大限度提高控制灵活性。这可在半桥转换器、全桥转换器、双开关正激转换器和有源钳位正激转换器中实现N 沟道MOSFET 控制。低侧和高侧栅极驱动器是独立控制的,并在彼此的接通和关断之间实现了1ns 的延迟匹配。UCC2720xA 具有增强型ESD 输入结构并且其HS 引脚最高能够承受-18V 电压,这使得其在嘈杂电源环境下的性能得到了改善。 由于在芯片上集成了一个自举二极管,因此无需采用外部分立式二极管。为高端和低端驱动器提供了欠压闭锁功能,如果驱动电压低于规定的门限,则强制输出为低电平。 UCC27200A 提供了两种版本。UCC27200A 具有高抗扰度CMOS 输入阈值,而UCC27201A 则具有兼容晶体管-晶体管逻辑电路(TTL) 的阈值。 两款器件均提供8 引脚SOIC (D)、PowerPad SOIC-8(DDA)、SON-8 (DRM)、9 引脚SON-9 (DRC) 和10引脚SON-10 (DPR) 五种封装。

商品特性

  • 可驱动两个采用高侧和低侧配置的N 沟道金属氧化物半导体场效应晶体管(MOSFET)
  • HS 引脚具备-18V 的负电压处理能力
  • 最大启动电压:120V
  • 最大VDD 电压:20V
  • 片载0.65V VF,0.6Ω RD 自举二极管
  • 工作频率高于1MHz
  • 20ns 传播延迟时间
  • 3A 吸收,3A 供电输出电流
  • 8ns 上升/ 7ns 下降时间(采用1000pF 负载时)
  • 1ns 延迟匹配
  • 用于高侧和低侧驱动器的欠压锁定功能
  • 提供8 引脚小外形尺寸集成电路(SOIC) (D)、PowerPAD SOIC-8 (DDA)、SON-8 (DRM)、SON-9 (DRC) 和SON-10 (DPR) 五种封装
  • -40°C 至 140°C 的额定温度范围

应用领域

  • 针对电信、数据通信和商业的电源
  • 半桥应用和全桥转换器
  • 隔离式总线架构
  • 两开关正激式转换器
  • 有源箝位正激式转换器
  • 高电压同步降压转换器
  • D 类音频放大器
