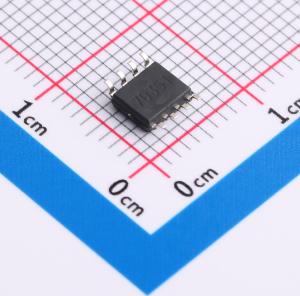

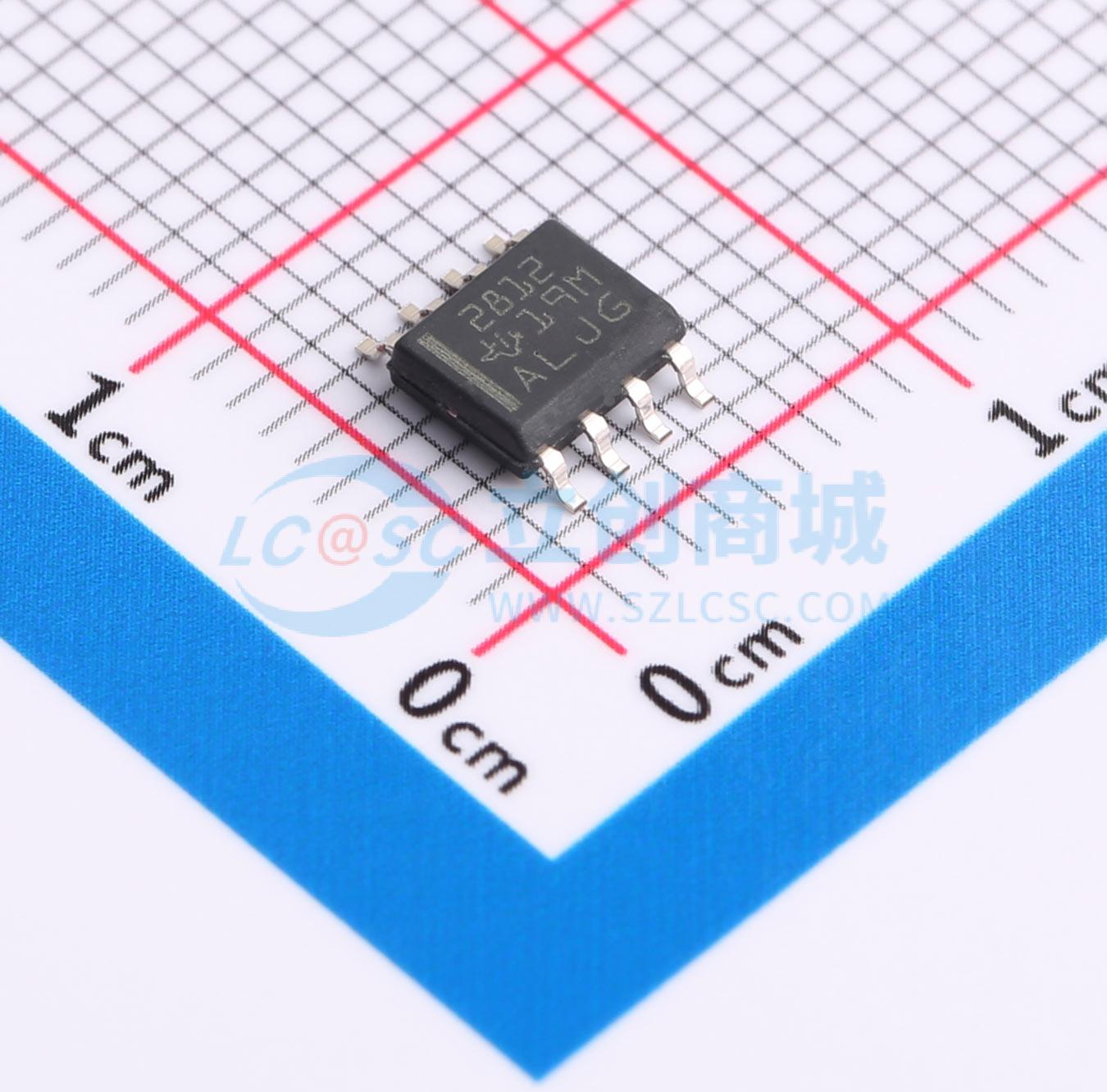

温馨提醒：图片仅供参考，商品以实物为准
TPS2812D
工业标准驱动替换 25-ns 最大上升/下降时间 和 40-ns 最大传播延迟 2-A 峰值输出电流
- 描述
- TPS2812 具有内部稳压器的 2A/2A 双路栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2812D
- 商品编号
- C1549315
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4V~14V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 14ns | |
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 24ns | |
| 传播延迟 tpHL | 25ns | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 200nA |
商品概述
TPS28xx 系列双路高速 MOSFET 驱动器能够向高容性负载提供 2 A 的峰值电流。该设计从本质上最大限度地减少了直通电流，且与竞品相比，其电源电流消耗降低了一个数量级，从而实现了这一性能。 TPS2811、TPS2812 和 TPS2813 驱动器包含一个稳压器，允许在 14 V 至 40 V 的电源输入下工作。只要功耗不超过封装限制，稳压器输出可为其他电路供电。若无需使用稳压器，REG_IN 和 REG_OUT 可以不连接，也可以同时连接到 VCC 或 GND。 TPS2814 和 TPS2815 具有双输入门，为用户控制 MOSFET 提供了更大的灵活性。TPS2814 具有带一个反相输入的与门输入。TPS2815 具有双输入与非门。 TPS281x 系列驱动器采用 8 引脚 PDIP、SOIC 和 TSSOP 封装，工作环境温度范围为 -40℃ 至 125℃。
