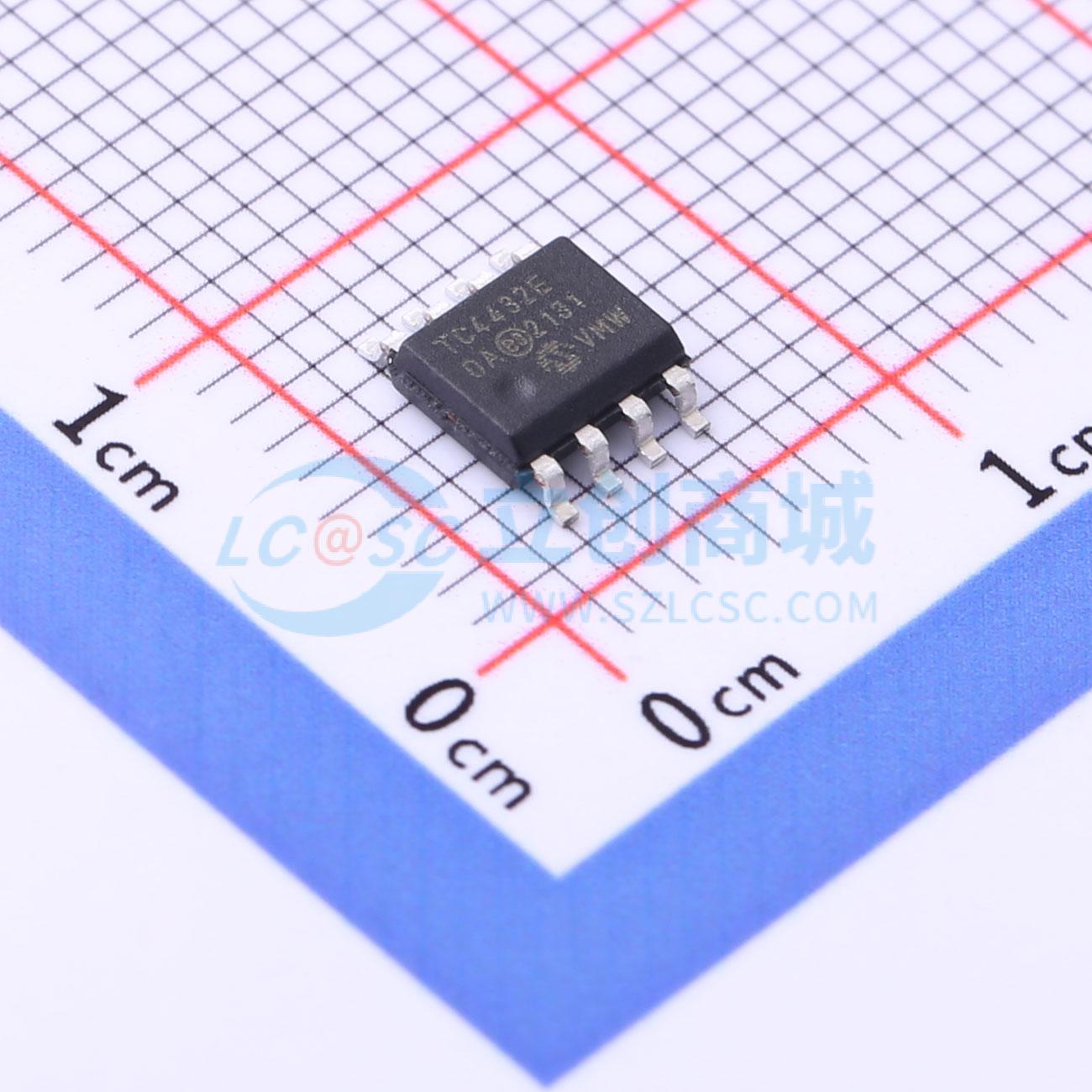

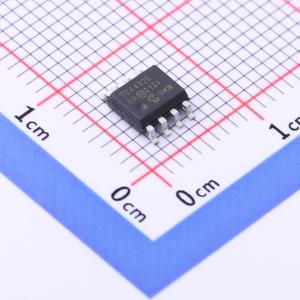

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3A | |
| 工作电压 | 4.5V~30V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 33ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
TC4431/TC4432是30V的CMOS缓冲器/驱动器，适用于高端驱动应用。在其功率和电压额定值范围内的任何条件下，它们都不会发生闩锁。它们能够承受高达300 mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具备高达4 kV的静电放电保护。 当输入电源电压降至7V以下时，欠压锁定电路会将输出强制置为“低”状态。若要在较低电压下工作，可将引脚3（LOCK DIS）接地以禁用锁定和启动电路；在其他情况下，引脚3（LOCK DIS）应悬空。在驱动MOSFET时，欠压锁定和启动电路可提供掉电保护。
商品特性
- 高峰值输出电流 - 1.5 A
- 宽输入电源工作范围： - 4.5V至30V
- 高容性负载驱动能力： - 25 nsec内驱动1000 pF
- 短延迟时间 - 典型值<78 nsec
- 低电源电流： - 逻辑‘1’输入时 - 2.5 mA - 逻辑‘0’输入时 - 300 μA
- 低输出阻抗 - 7 Ω
- 闩锁保护：可承受>300 mA反向电流
- 静电放电保护 - 4 kV
应用领域
- 小型电机驱动
- 功率MOSFET驱动
- 驱动双极型晶体管
