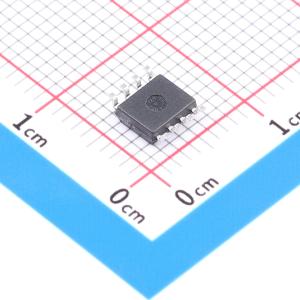

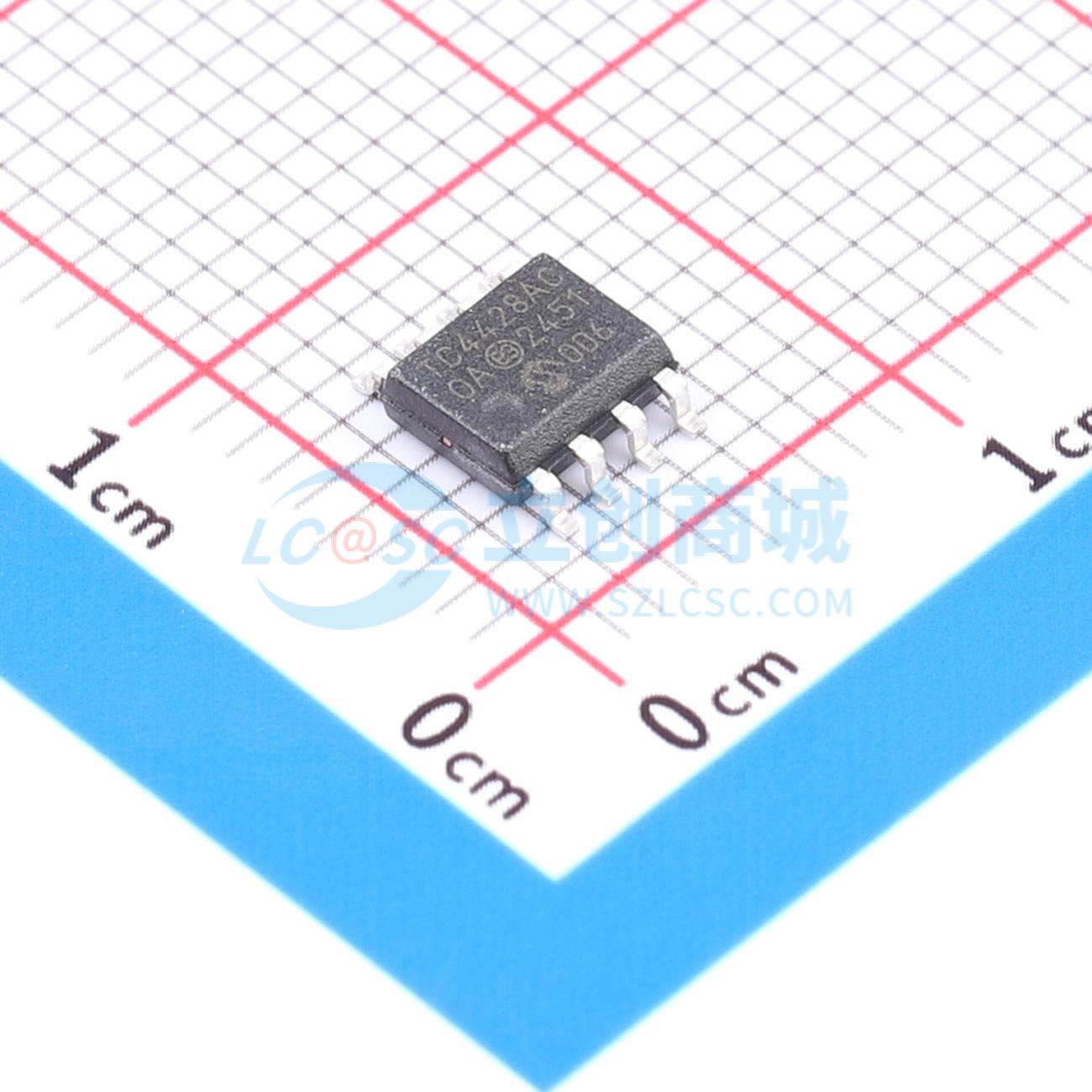

温馨提醒：图片仅供参考，商品以实物为准

TC4428ACOA

1.5A 双路高速功率 MOSFET 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 除了匹配的上升和下降时间外，这些设备还具有匹配的前沿和后沿传播延迟时间。这些设备在其功率和电压额定值范围内的任何条件下都具有高抗闩锁能力。当地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们可以承受高达500 mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或导致逻辑混乱。这些MOSFET驱动器可以在30 ns内轻松对1000 pF的栅极电容进行充电/放电。这些设备在导通和关断状态下都提供足够低的阻抗，以确保即使在大瞬变情况下，MOSFET的预期状态也不会受到影响。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4428ACOA
商品编号: C1549312
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

TC4426A/TC4427A/TC4428A 是早期 TC4426/TC4427/TC4428 系列 MOSFET 驱动器的改进版本。除了具有匹配的上升和下降时间外，TC4426A/TC4427A/TC4428A 器件还具有匹配的前沿和后沿传播延迟时间。在其功率和电压额定值范围内的任何条件下，这些器件都具有很强的抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任何极性）时，它们不会受到损坏。它们能够承受高达 500 mA 的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达 2 kV 的静电放电（ESD）保护。 TC4426A/TC4427A/TC4428A MOSFET 驱动器能够在 30 ns 内轻松对 1000 pF 的栅极电容进行充电/放电。这些器件在导通和关断状态下都具有足够低的阻抗，以确保即使存在大的瞬态信号，MOSFET 的预期状态也不会受到影响。

商品特性

高峰值输出电流：1.5A
宽输入电源电压工作范围：-4.5V 至 18V
高容性负载驱动能力：25 ns（典型值）内驱动 1000 pF
短延迟时间：30 ns（典型值）
匹配的上升、下降和延迟时间
低电源电流：
- 逻辑“1”输入时 - 1 mA（典型值）
- 逻辑“0”输入时 - 100 μA（典型值）
低输出阻抗：7Ω（典型值）
闩锁保护：可承受 0.5A 反向电流
输入可承受高达 5V 的负输入
静电放电（ESD）保护：2 kV
引脚与 TC426/TC427/TC428 和 TC4426/TC4427/TC4428 兼容
节省空间的 8 引脚 MSOP 和 8 引脚 6x5 DFN-S 封装

应用领域

开关模式电源
线路驱动器
脉冲变压器驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	4.5V~18V
	上升时间(tr)	25ns

	属性	参数值
	下降时间(tf)	25ns
	传播延迟 tpLH	30ns
	传播延迟 tpHL	30ns
	特性	-
	工作温度	0℃~+70℃@(Ta)
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	100uA
