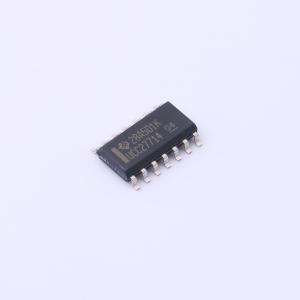

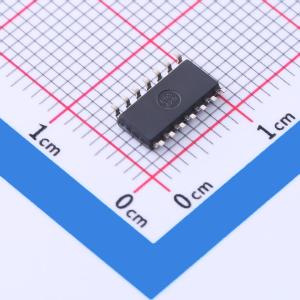

温馨提醒：图片仅供参考，商品以实物为准

UCC27714D

描述: 4-A、600V 半桥栅极驱动器 14-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC27714D
商品编号: C1549309
商品封装: SOIC-14
包装方式: 管装
商品毛重: 1.55克(g)

商品参数

商品概述

UCC27714 是一款600V 高侧/低侧栅极驱动器，具有4A 拉/灌电流能力，专用于驱动功率金属氧化物半导体场效应晶体管(MOSFET) 或绝缘栅双极晶体管(IGBT)。该器件包含一个接地基准通道(LO) 和一个悬空通道(HO)，后者专用于自举电源操作。该器件具有出色的稳定性和抗扰度，能够在HS 引脚上的负电压高达 -8VDC 的条件下（VDD = 12V 时）维持逻辑正常运行。该器件可接受的偏置电源输入范围宽达10V 至20V，并且为VCC 和HB 偏置电源引脚提供了UVLO 保护。UCC27714 采用SOIC - 14 封装，额定工作温度范围为 -40°C 至125°C。

商品特性

通过独立输入进行高侧/低侧配置
完全运行时的电压高达600V（HS 引脚）
针对自举操作而设计的悬空通道
VDD = 15V 时的峰值输出灌/拉电流能力为4A
同类产品中最短的传播延迟（最长125ns）
同类产品中最短的匹配延迟（最长20ns）
TTL 和CMOS 兼容输入逻辑
VDD 偏置电源范围：10V 至20V
双通道偏置欠压锁定(UVLO) 保护
轨到轨驱动
负电压瞬态条件下可稳定运行
高dv/dt 抗扰度（HS 引脚）
独立的逻辑(VSS) 和驱动器(COM) 接地，能够维持电压差
可选使能功能（引脚4）
当输入悬空时，输出保持低电平
输入和使能引脚电压电平不受VDD 引脚偏置电源电压限制
高压和低压引脚分离，实现最大爬电距离和电气间隙
输入和使能引脚具有负电压处理能力

应用领域

离线交流和直流电源中的半桥和全桥转换器
适用于服务器、电信、IT 和工业基础设施的高密度开关电源
太阳能逆变器、电机驱动器和不间断电源(UPS)

交货周期

订货83-85个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	4A

	属性	参数值
	拉电流(IOH)	4A
	工作电压	10V~18V
	上升时间(tr)	15ns
	下降时间(tf)	15ns
	工作温度	-40℃~+125℃
