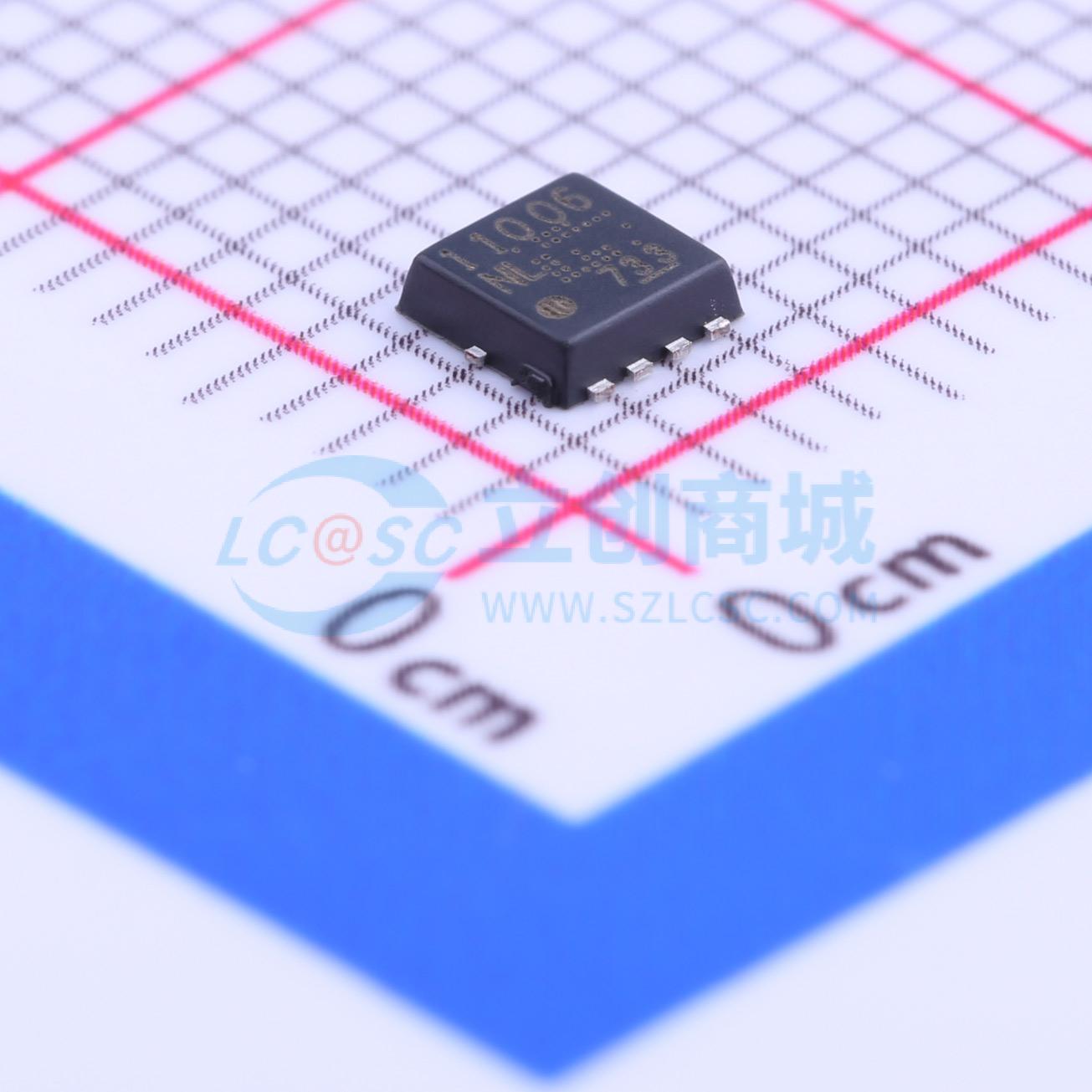

温馨提醒：图片仅供参考，商品以实物为准
TPN11006NL,LQ
1个N沟道 耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,60V,17A,11.4mΩ@10V
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPN11006NL,LQ
- 商品编号
- C146304
- 商品封装
- TSDSON-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 37A | |
| 导通电阻(RDS(on)) | 11.4mΩ@10V,8.5A | |
| 耗散功率(Pd) | 30W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 23pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品特性
- 高速开关
- 小栅极电荷：QSW = 6.4 nC（典型值）
- 低漏源导通电阻：RDS(ON) = 9.6 mΩ（典型值）（VGS = 10 V）
- 低漏电流：IDSS = 10 μA（最大值），VDS = 60 V
- 增强型模式：Vth = 1.5 至 2.5 V（VDS = 10 V，ID = 0.2 mA）
应用领域
- 开关稳压器-直流-直流转换器-电机驱动器
