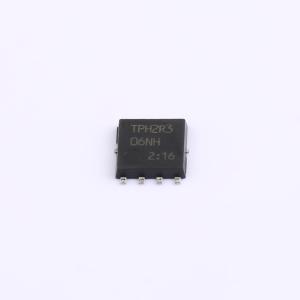

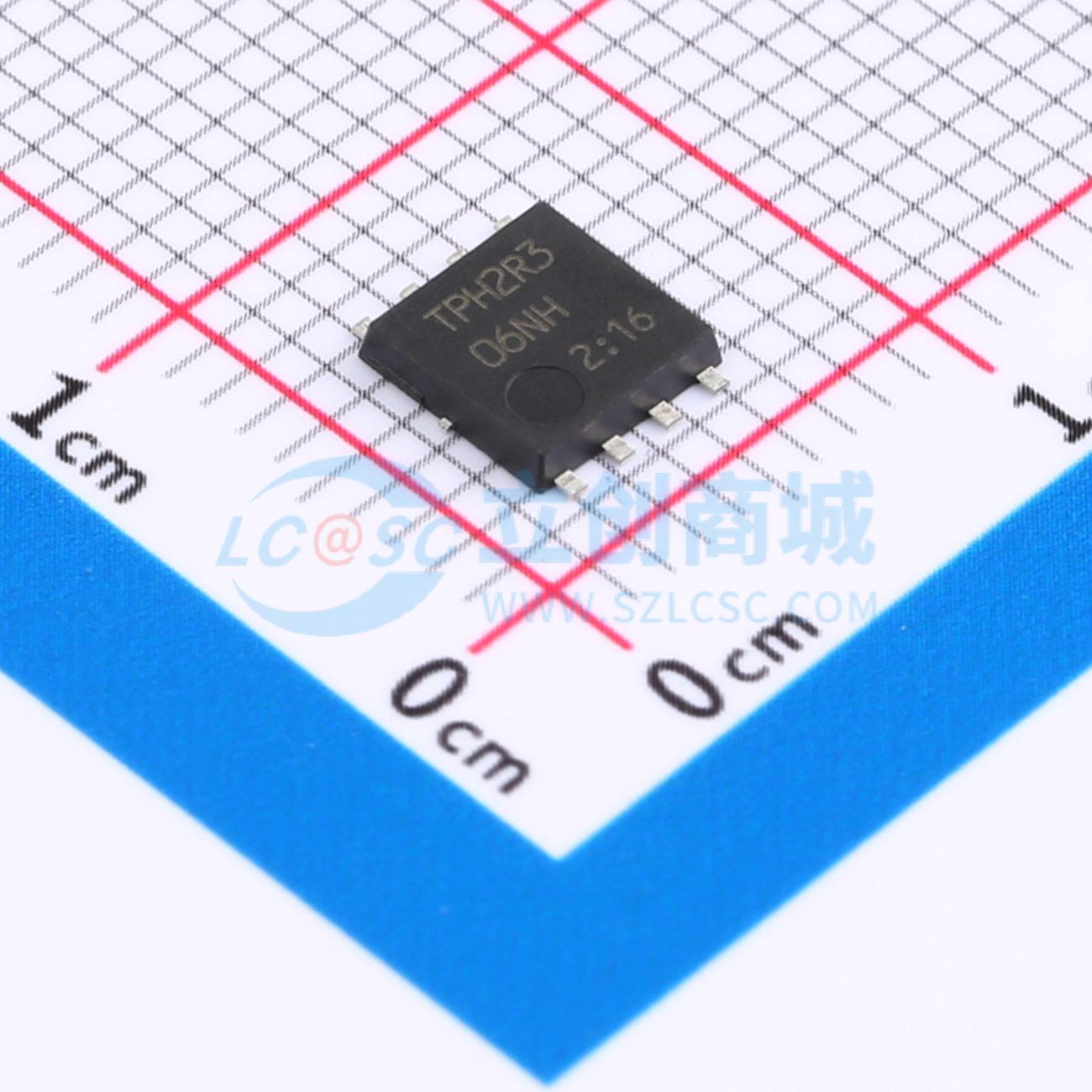

TPH2R306NH,L1Q
1个N沟道 耐压:60V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：QSW = 26 nC（典型值）。 低漏源导通电阻：RDS(ON) = 1.9 mΩ（典型值）(VGS = 10 V)。 低泄漏电流：IPASS = 10 μA（最大值）(VDS = 60 V)。 增强模式：VDM = 2.0 至 4.0 V (VDS = 10 V, ID = 1.0 mA)。应用：DC-DC 转换器。 开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH2R306NH,L1Q
- 商品编号
- C146343
- 商品封装
- VDFN-8(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.16638克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 4.7mΩ@6.5V | |
| 耗散功率(Pd) | 78W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 6.1nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.5nF |
商品特性
- 高速开关
- 小栅极电荷:QSW = 26 nC(典型值)
- 低漏源导通电阻:RDS(ON) = 1.9 mΩ(典型值)(VGS = 10 V)
- 低漏电流:IDSS = 10 μA(最大值),VDS = 60 V
- 增强型:Vth = 2.0 至 4.0 V(VDS = 10 V,ID = 1.0 mA)
应用领域
- DC-DC 转换器
- 开关稳压器
- 电机驱动器
