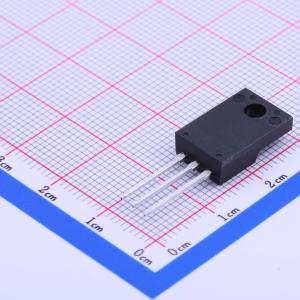

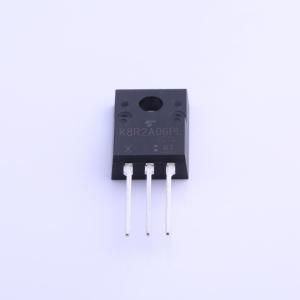

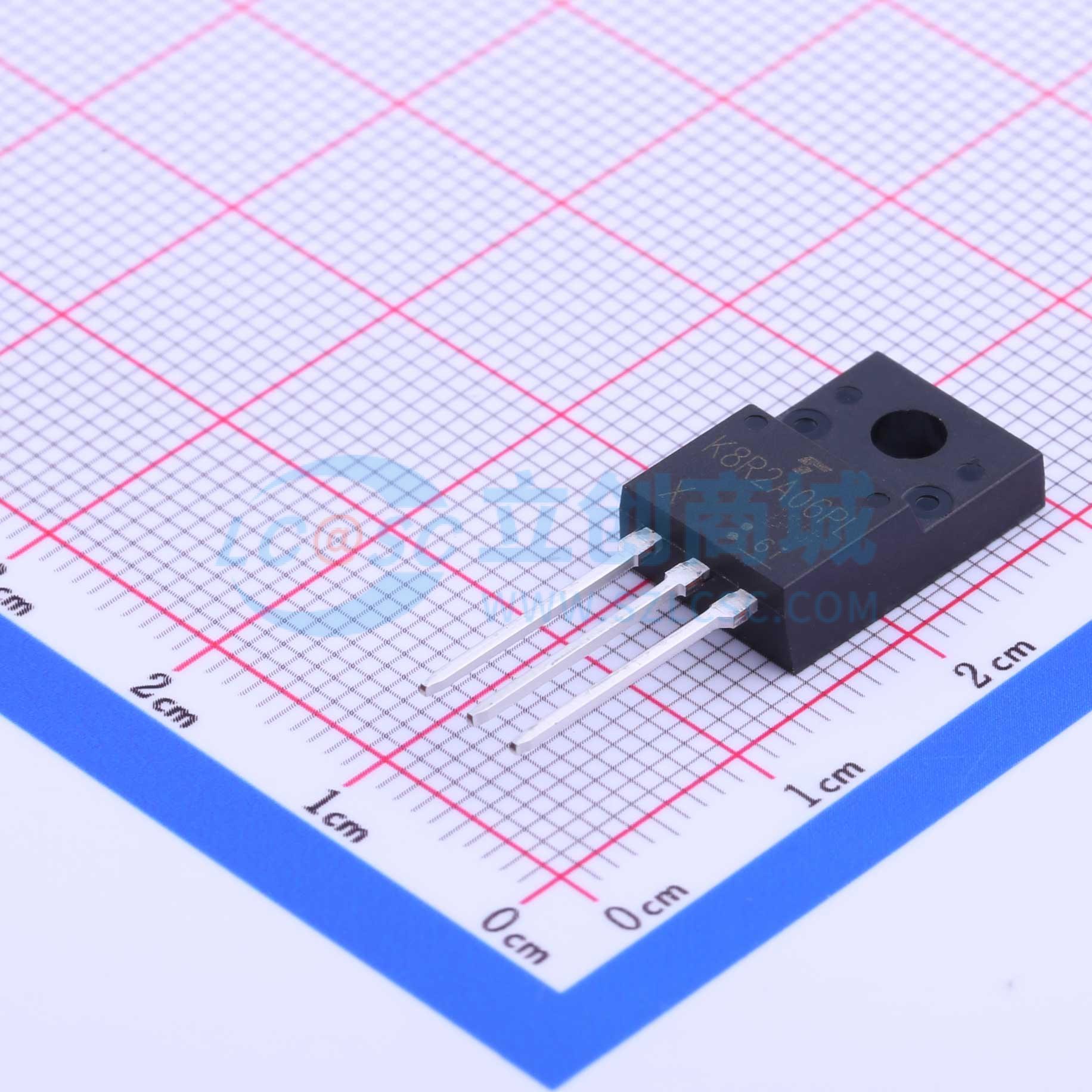

温馨提醒：图片仅供参考，商品以实物为准
TK8R2A06PL,S4X
1个N沟道 耐压:60V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK8R2A06PL,S4X
- 商品编号
- C146347
- 商品封装
- TO-220SIS
- 包装方式
- 管装
- 商品毛重
- 2.674克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 8.2mΩ@10V | |
| 耗散功率(Pd) | 36W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.99nF | |
| 反向传输电容(Crss) | 45pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品特性
- 高速开关
- 低栅极电荷:QSW = 10 nC(典型值)
- 低输出电荷:Qoss = 23 nC(典型值)
- 低漏源导通电阻:RDS(ON) = 6.1 mΩ(典型值)(VGS = 10 V)
- 低漏电流:IDSS = 10 μA(最大值)(VDS = 60 V)
- 增强型:Vth = 1.5 至 2.5 V(VDS = 10 V,ID = 0.3 mA)
应用领域
- 高效 DC-DC 转换器
- 开关稳压器
- 电机驱动器
