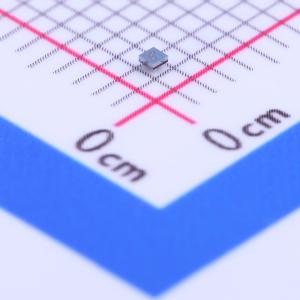

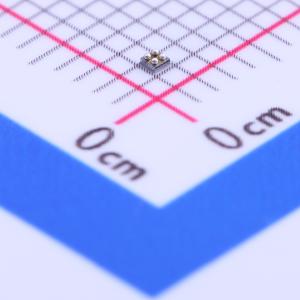

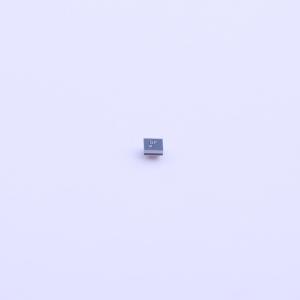

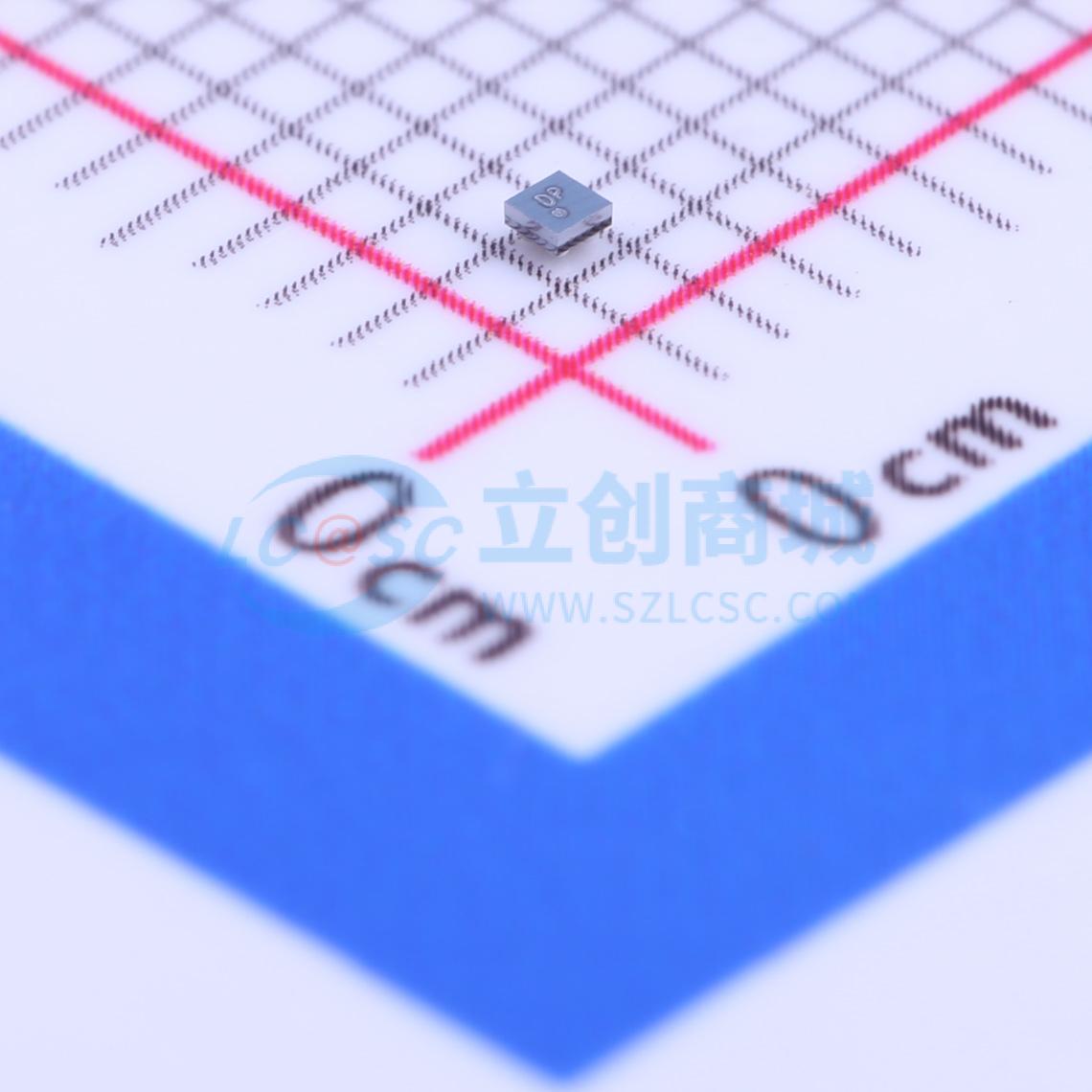

TCR2DG28,LF

TCR2DG系列是带有开/关控制输入的CMOS通用单输出电压调节器，具有低压差、低静态偏置电流和快速负载瞬态响应的特点。 这些电压调节器提供1.2 V至3.6 V之间的固定输出电压，能够驱动高达200 mA的电流。它们具备过流保护和热关断功能。 TCR2DG系列采用超小型封装WCSP4（0.79 mm×0.79 mm×0.5 mm）。它的压差低至75 mV（2.5 V输出，lOUT = 100 mA），输出噪声电压低至18 μVrms（2.5 V输出），负载瞬态响应仅为ΔVout = ±65 mV（lOUT = 1 mA ⇔ 150 mA，COUT = 1.0 μF）。 由于TCR2DG系列可以使用小型陶瓷输入和输出电容器，这些器件非常适合需要高密度电路板组装的便携式应用，如手机。

• 低压差：2.5 V输出，lOUT = 100 mA时，VIN - VOUT = 75 mV（典型值）
• 低静态偏置电流：lOUT = 0 mA时，lB = 45 μA（典型值）
• 低待机电流：待机模式下，IB(OFF) = 0.1 μA（典型值）
• 低输出噪声电压：3.0 V输出，lOUT = 10 mA，10 Hz < f < 100 kHz时，VNO = 22 μVrms（典型值）；2.5 V输出，lOUT = 10 mA，10 Hz < f < 100 kHz时，VNO = 18 μVrms（典型值）；1.2 V输出，lOUT = 10 mA，10 Hz < f < 100 kHz时，VNO = 14 μVrms（典型值）
• 高纹波抑制比：2.5 V输出，lOUT = 10 mA，f = 1 kHz时，R.R = 75 dB（典型值）；2.5 V输出，lOUT = 10 mA，f = 10 kHz时，R.R = 62 dB（典型值）；2.5 V输出，lOUT = 10 mA，f = 100 kHz时，R.R = 50 dB（典型值）
• 快速负载瞬态响应：lOUT = 1 mA ⇔ 150 mA，COUT = 1.0 μF时，ΔVout = ±65 mV（典型值）
• 输出电压精度：±1.0 %
• 过流保护
• 热关断功能
• 内置浪涌电流降低电路
• 控制端与地之间下拉连接
• 可使用陶瓷电容器（CIN = 0.47 μF，COUT = 1.0 μF）
• 超小型封装，WCSP4（0.79 mm×0.79 mm×0.50 mm）
