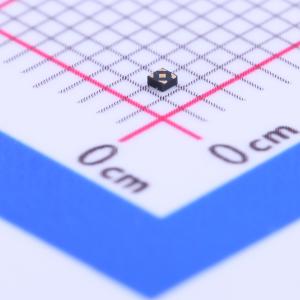

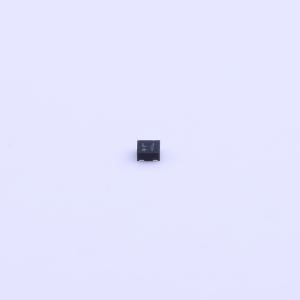

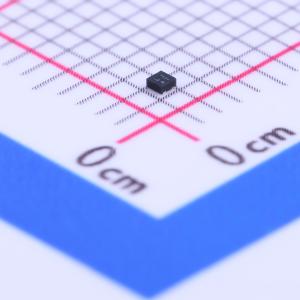

温馨提醒：图片仅供参考，商品以实物为准
TCR2LN10,LF
输入5.5V 输出1V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCR2LN10,LF
- 商品编号
- C150135
- 商品封装
- SDFN-4-EP(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 840mV@(150mA) | |
| 静态电流(Iq) | 2uA | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TCR2LN系列是具有开/关控制输入的CMOS通用单输出电压调节器，具有超低静态偏置电流和低压差电压的特点。 这些电压调节器提供0.8 V至3.6 V之间的固定输出电压，能够驱动高达200 mA的电流。它们具备过流保护和自动放电选项。 TCR2LN系列采用超小型塑料模制封装SDFN4（0.8 mm × 0.8 mm × 0.38 mm），压差电压低至250 mV（输出2.5 V，输出电流Iout = 150 mA）。由于TCR2LN系列可使用0.1 μF的小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，如手机。
商品特性
- 低静态偏置电流（输出电流IOUT = 0 mA，结温Tj = -40至85°C时，偏置电流IB = 2 μA（最大值））
- 低压差电压：输出2.5 V，输出电流IOUT = 150 mA时，输入输出压差VIN - VOUT = 250 mV（典型值）
- 宽范围输出电压排列（输出电压VOUT = 0.8至3.6 V）
- 高输出电压精度 ± 1.0%（1.8 V ≤ 输出电压VOUT）
- 过流保护
- 自动放电
- 控制端CONTROL与地GND之间下拉连接
- 可使用陶瓷电容器（输入电容CIN = 0.1 μF，输出电容COUT = 0.1 μF）
- 超小型封装SDFN4（0.8 mm × 0.8 mm × 0.38 mm）
