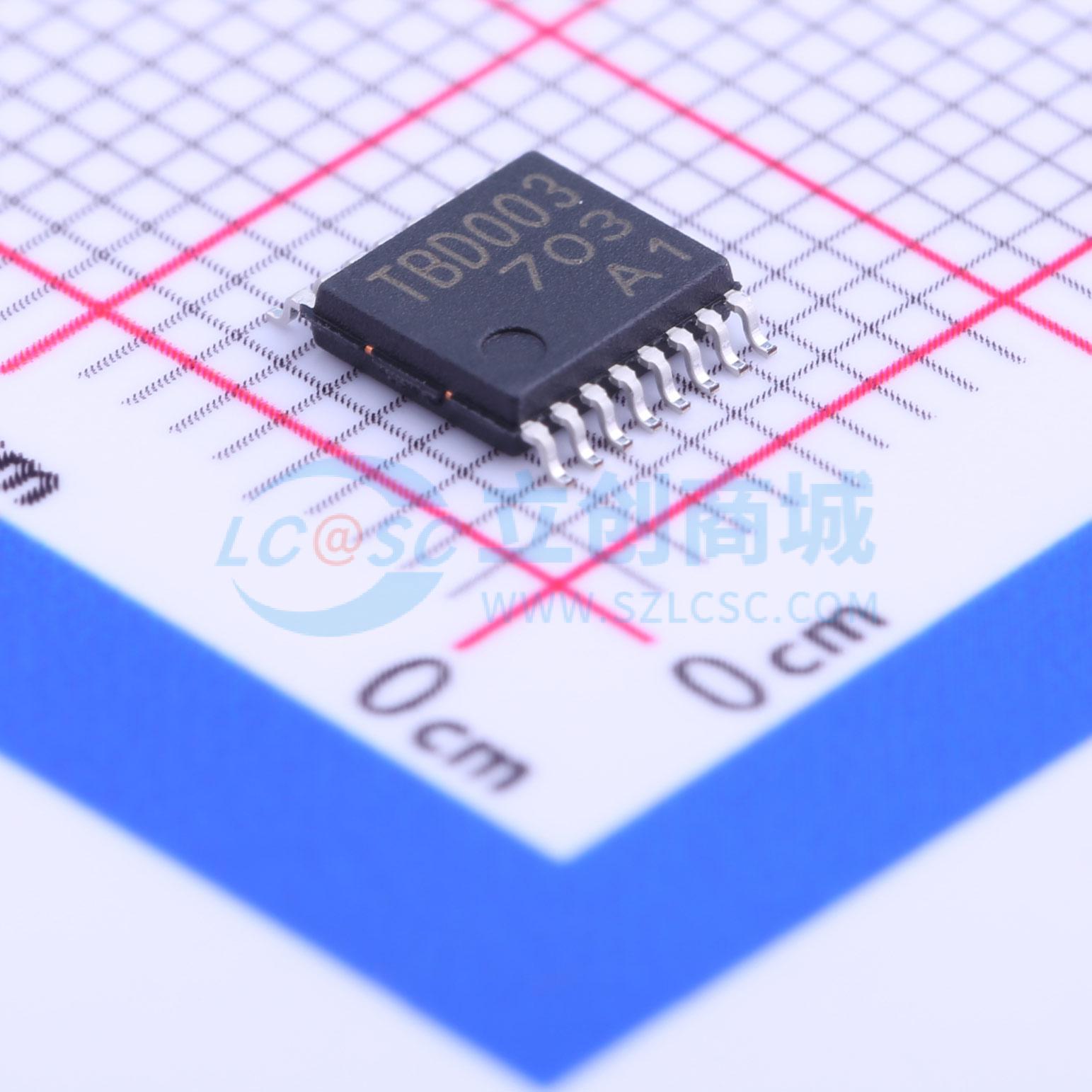

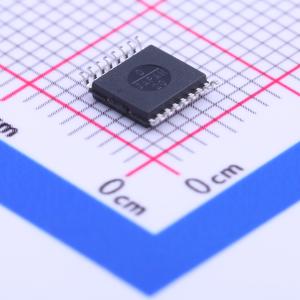

TBD62003AFNG,EL

TBD62003A系列和TBD62004A系列是带有7个电路的DMOS晶体管阵列。每个输出都内置有用于切换感性负载的箝位二极管。使用时应注意热条件。

特点：

• 内置7个电路
• 高电压：VOUT = 50 V（最大值）
• 高电流：Iout = 500 mA/通道（最大值）
• 输入电压（输出开启）：
• TBD62003A系列：2.5 V（最小值）
• TBD62004A系列：7.0 V（最小值）
• 输入电压（输出关闭）：
• TBD62003A系列：0.6 V（最大值）
• TBD62004A系列：1.0 V（最大值）
• 封装选项：
• PG型 DIP16-P-300-2.54A
• FG型 SOP16-P-225-1.27
• FNG型 SSOP16-P-225-0.65B
• FWG型 P-SOP16-0410-1.27-002

重量：

• DIP16-P-300-2.54A：1.11 g（典型值）
• SOP16-P-225-1.27：0.16 g（典型值）
• SSOP16-P-225-0.65B：0.07 g（典型值）
• P-SOP16-0410-1.27-002：0.15 g（典型值）

提供了引脚连接和说明，以及每个驱动器的等效电路图。指定了绝对最大额定值和工作范围，包括功率耗散和温度条件。测试电路和时序图涵盖了各种参数，如输出漏电流、输入电流和开通/关断延迟。使用IC时需要注意外部保护电路以防止过流或过压，并考虑散热设计和反电动势。
