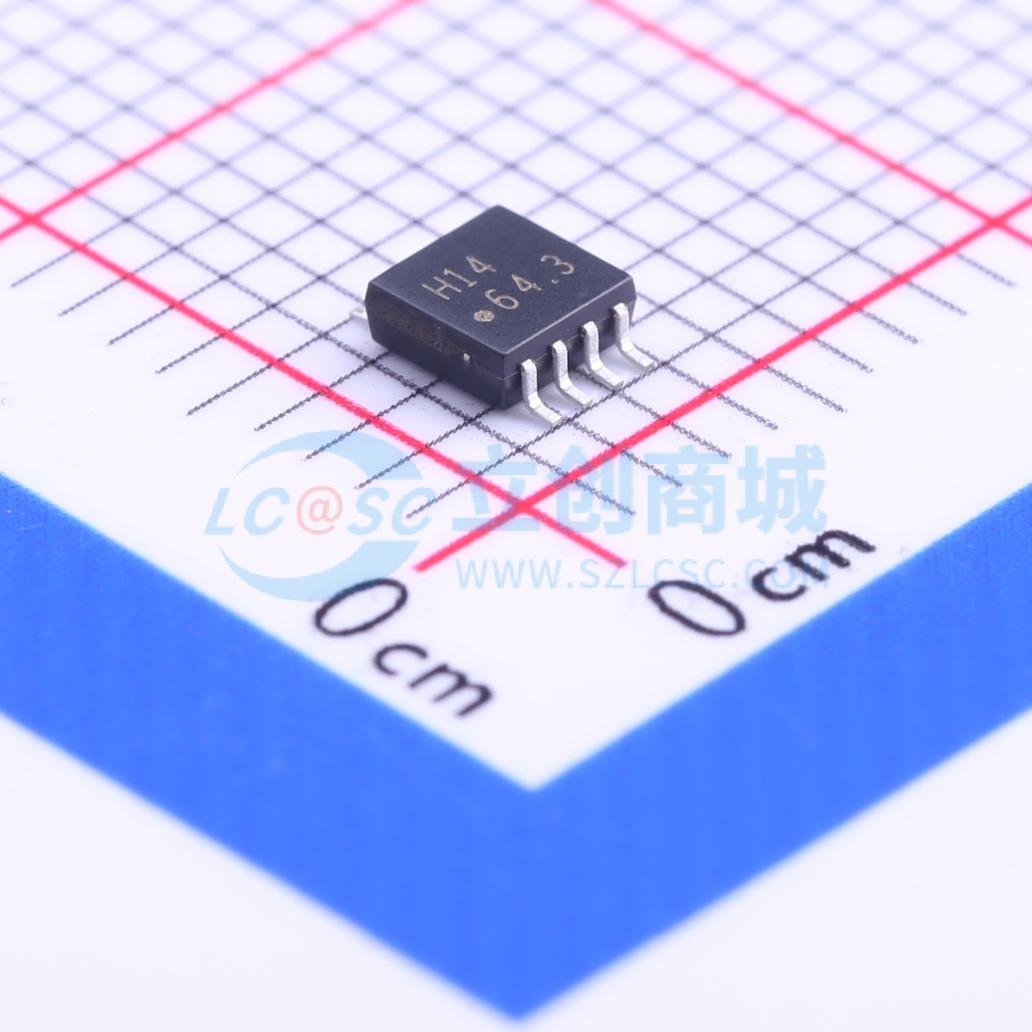

温馨提醒：图片仅供参考，商品以实物为准
TC7WH14FU,LJ(CT
三路施密特触发反相器
SMT扩展库PCB免费打样
- 描述
- TC7WH14是一款采用硅栅CMOS技术制造的先进高速CMOS施密特反相器。它在保持CMOS低功耗的同时，能实现与等效双极型肖特基TTL类似的高速运行。引脚配置和功能与TC7SH14相同，但输入具有迟滞特性
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WH14FU,LJ(CT
- 商品编号
- C150165
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 3 | |
| 输入数 | 3 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.2V~3.85V | |
| 输入低电平(VIL) | 900mV~1.65V | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | TC7WH系列 | |
| 工作温度 | -40℃~+85℃ |
