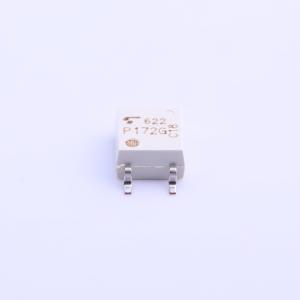

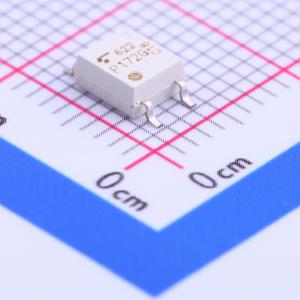

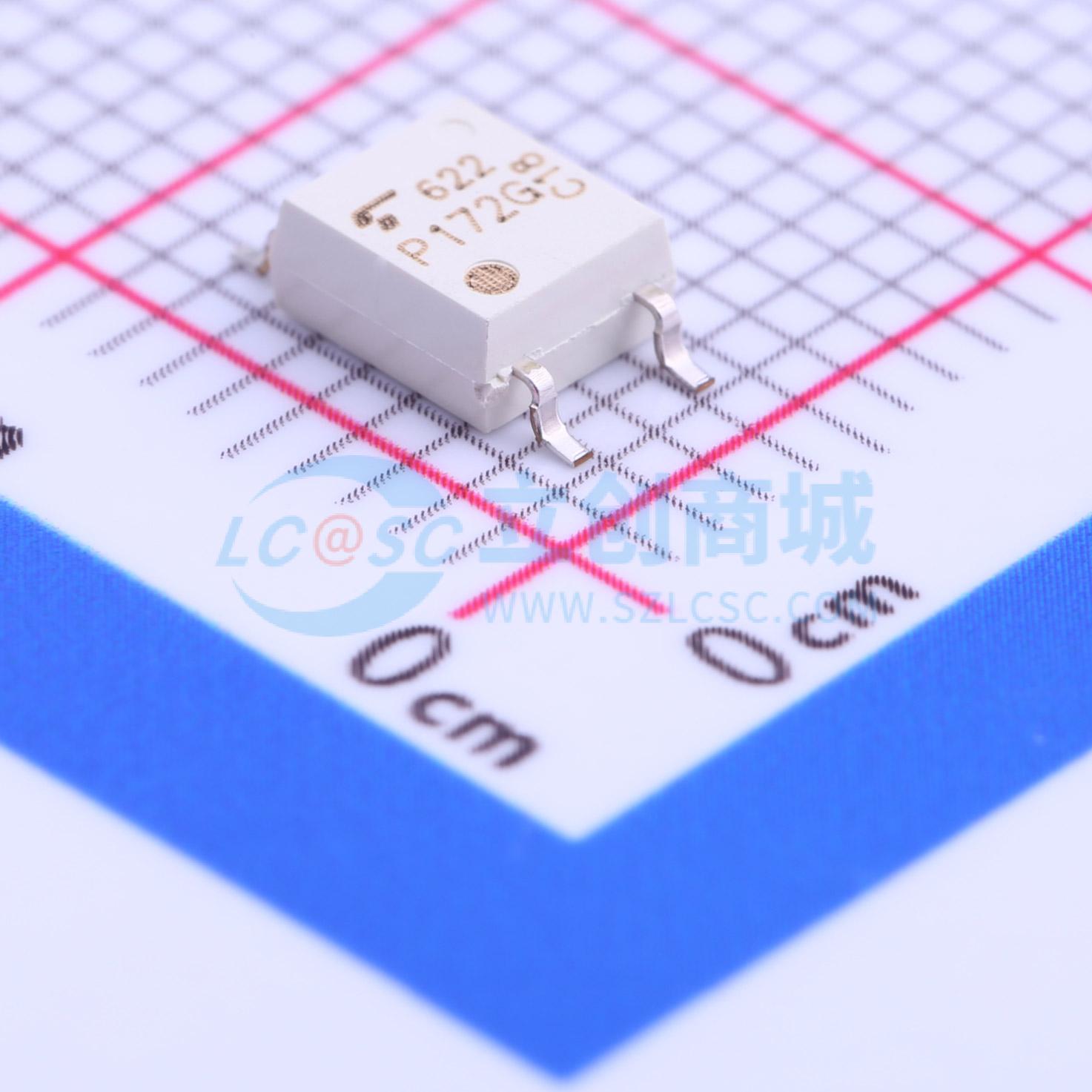

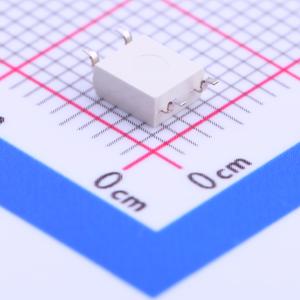

TLP172G(F)
1 Form A(SPSTNO) 负载AC,DC 负载电压350V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP172G(F)
- 商品编号
- C150142
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:2A(单刀单掷-常开) | |
| 连续负载电流 | 110mA | |
| 负载电压 | 350V | |
| 正向压降(Vf) | 1.15V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 25Ω | |
| 隔离电压(Vrms) | 1.5kV | |
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 100us |
商品概述
东芝TLP172G由一个铝镓砷红外发光二极管与光电MOSFET光耦合组成，封装在SOP中，适用于表面贴装。由于输出端使用了高电压MOSFET，TLP172G适用于调制解调器、传真机和拨号脉冲继电器的挂钩继电器。TLP172G适合需要节省空间的调制解调器应用。
4引脚SOP（2.54SOP4）：高度=2.1毫米，引脚间距=2.54毫米
- 1-Form-A
- 关断状态峰值电压：350 V（最小值）
- 触发LED电流：3 mA（最大值）
- 导通状态电流：110 mA（最大值）
- 导通状态电阻：35 Ω（最大 t < 1 s），50 Ω（连续最大值）
- 隔离电压：1500 Vrms（最小值）
- UL认证：UL1577，文件编号E67349
- cUL认证：CSA组件接受服务编号5A，文件编号E67349
重量：0.1克（典型值）
应用领域
- 调制解调器·传真卡
- 电脑中的调制解调器
- STB（机顶盒）
- PBX（专用分组交换机）
- 测量设备
- 调制解调器的挂机继电器
- 传真
- 拨号脉冲继电器
