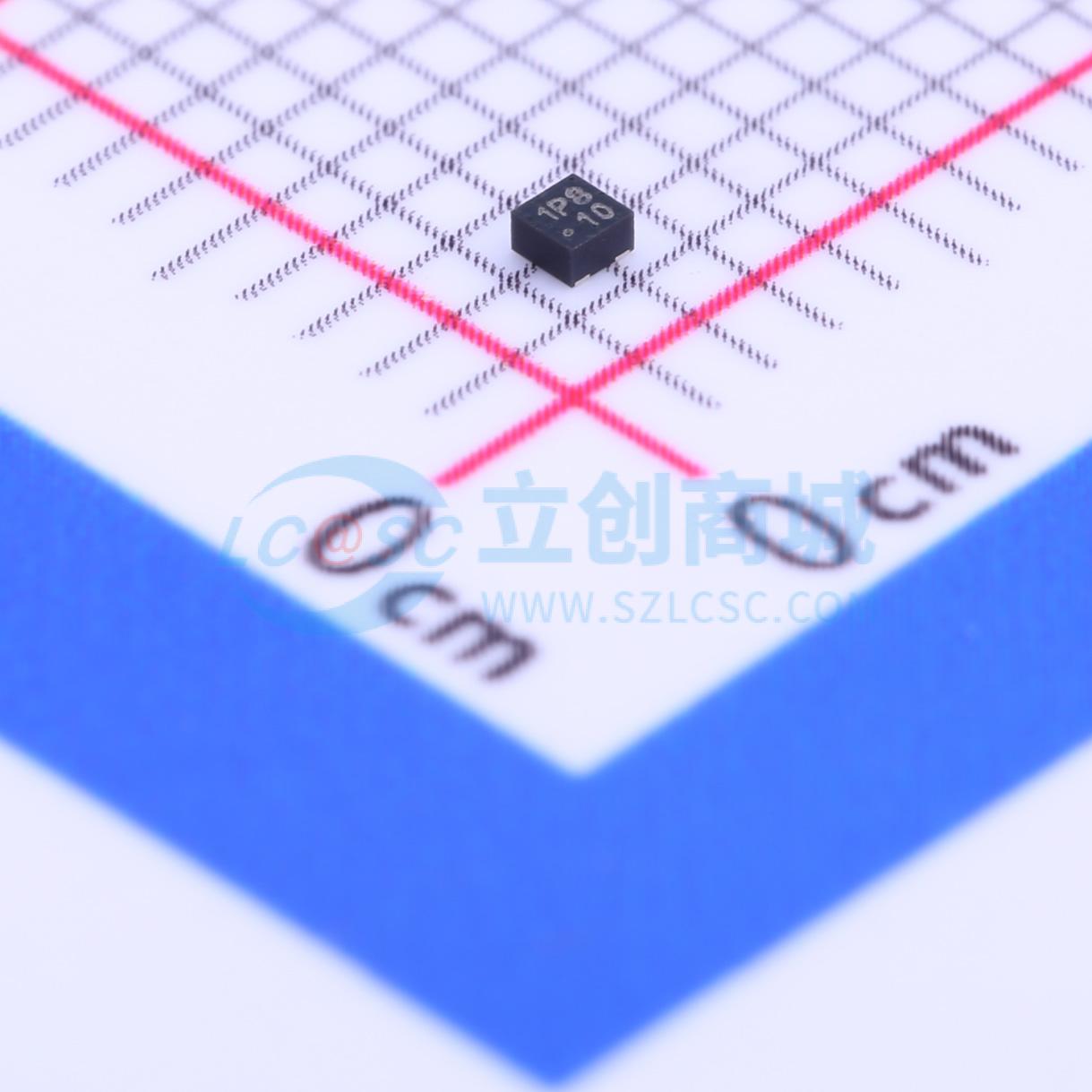

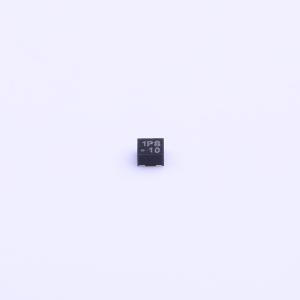

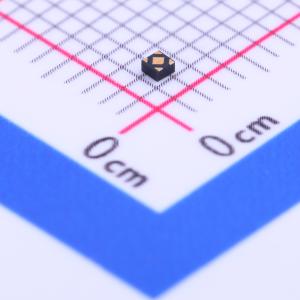

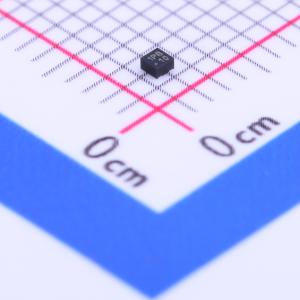

TCR3DM18,LF

TCR3DM系列是具有开/关控制输入的CMOS通用单输出电压调节器，具有低压差、低输出噪声电压和低浪涌电流的特点。 这些电压调节器提供1.0 V至4.5 V之间的固定输出电压，能够驱动高达300 mA的电流。 它们具备过流保护、过温保护、浪涌电流保护电路和自动放电功能。 TCR3DM系列采用超小型塑料模塑封装DFN4（1.0 mm×1.0 mm；厚度0.58 mm）。它的压差低至210 mV（2.5 V输出，输出电流IOUT = 300 mA），输出噪声电压低至38 μVrms（2.5 V输出），负载瞬态响应仅为ΔVOUT = ±80 mV（输出电流IOUT = 1 mA⇒300 mA，输出电容COUT = 1.0 μF）。 TCR3DM系列可使用小型陶瓷输入和输出电容器，这些器件非常适合如手机等需要高密度电路板组装的便携式应用。

• 低压差：2.5 V输出、输出电流IOUT = 300 mA时，输入输出压差VIN - VOUT = 210 mV（典型值）；1.8 V输出、输出电流IOUT = 300 mA时，VIN - VOUT = 270 mV（典型值）；1.2 V输出、输出电流IOUT = 300 mA时，VIN - VOUT = 490 mV（典型值）
• 低输出噪声电压：2.5 V输出、输出电流IOUT = 10 mA、10 Hz ≤ f ≤ 100 kHz时，输出噪声电压VNO = 38 μVrms（典型值）
• 快速负载瞬态响应（输出电流IOUT = 1 mA ⇔ 300 mA、输出电容COUT = 1.0 μF时，ΔV = ±80 mV（典型值））
• 高纹波抑制比（2.5 V输出、输出电流Iout = 10 mA、频率f = 1 kHz时，纹波抑制比RR = 70 dB（典型值））
• 过流保护
• 过温保护
• 浪涌电流保护电路
• 自动放电功能
• 控制端与地之间下拉连接
• 可使用陶瓷电容器（输入电容CIN = 1.0 μF，输出电容COUT = 1.0 μF）
• 超小型封装DFN4（1.0 mm×1.0 mm；厚度0.58 mm）

• 如手机等需要高密度电路板组装的便携式应用
