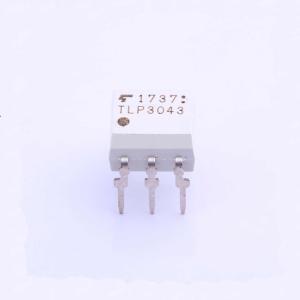

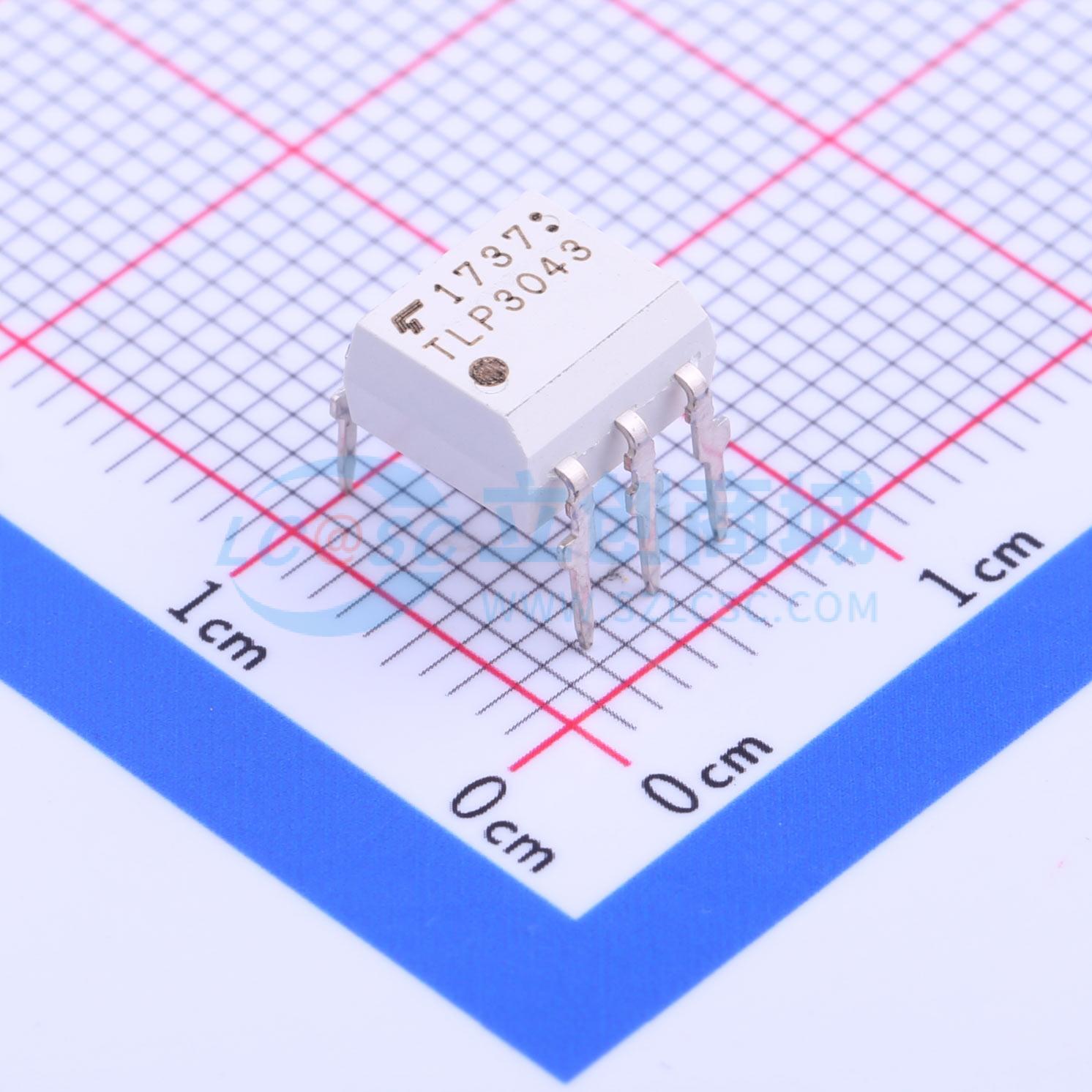

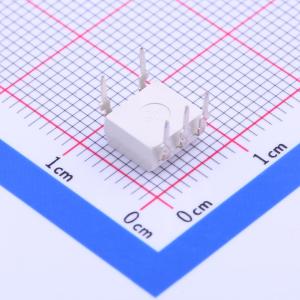

TLP3043(S,C,F)
双向可控硅 有过零电路 1通道
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP3043(S,C,F)
- 商品编号
- C146378
- 商品封装
- DIP-5
- 包装方式
- 管装
- 商品毛重
- 0.844克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 50mA | |
| 负载电压 | 400V | |
| 静态dv/dt | 500V/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
商品概述
TLP3041 (S)、TLP3042 (S)、TLP3043 (S) 由一个零电压交叉导通的光控双向可控硅和一个砷化镓红外发光二极管通过光耦合组成，采用六引脚塑料 DIP 封装。
商品特性
- 峰值关态电压：400 V（最小值）
- 触发 LED 电流：15 mA（最大值）（TLP3041(S)）；10 mA（最大值）（TLP3042(S)）；5 mA（最大值）（TLP3043(S)）
- 通态电流：100 mA（最大值）
- 隔离电压：5000 Vrms（最小值）
- UL 认证：UL1577，文件编号 E67349
- SEMKO 认证：SS EN60065、SS EN60950，文件编号 9841109
- BSI 认证：BS EN60065，文件编号 8385；BS EN60950，文件编号 8386
- 重量：0.39 g（典型值）
- 选项 (D4) 型 VDE 认证：DIN EN60747-5-2 认证编号 40009302
- 最大工作绝缘电压：890 VPK
- 最高允许过电压：8000 VPK
应用领域
- 办公设备
- 家用设备
- 双向可控硅驱动器
- 固态继电器
