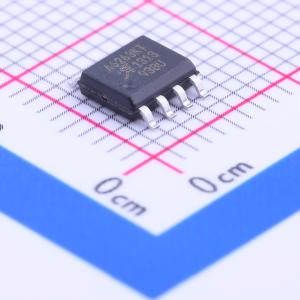

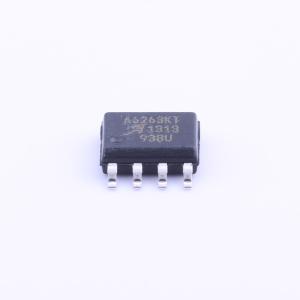

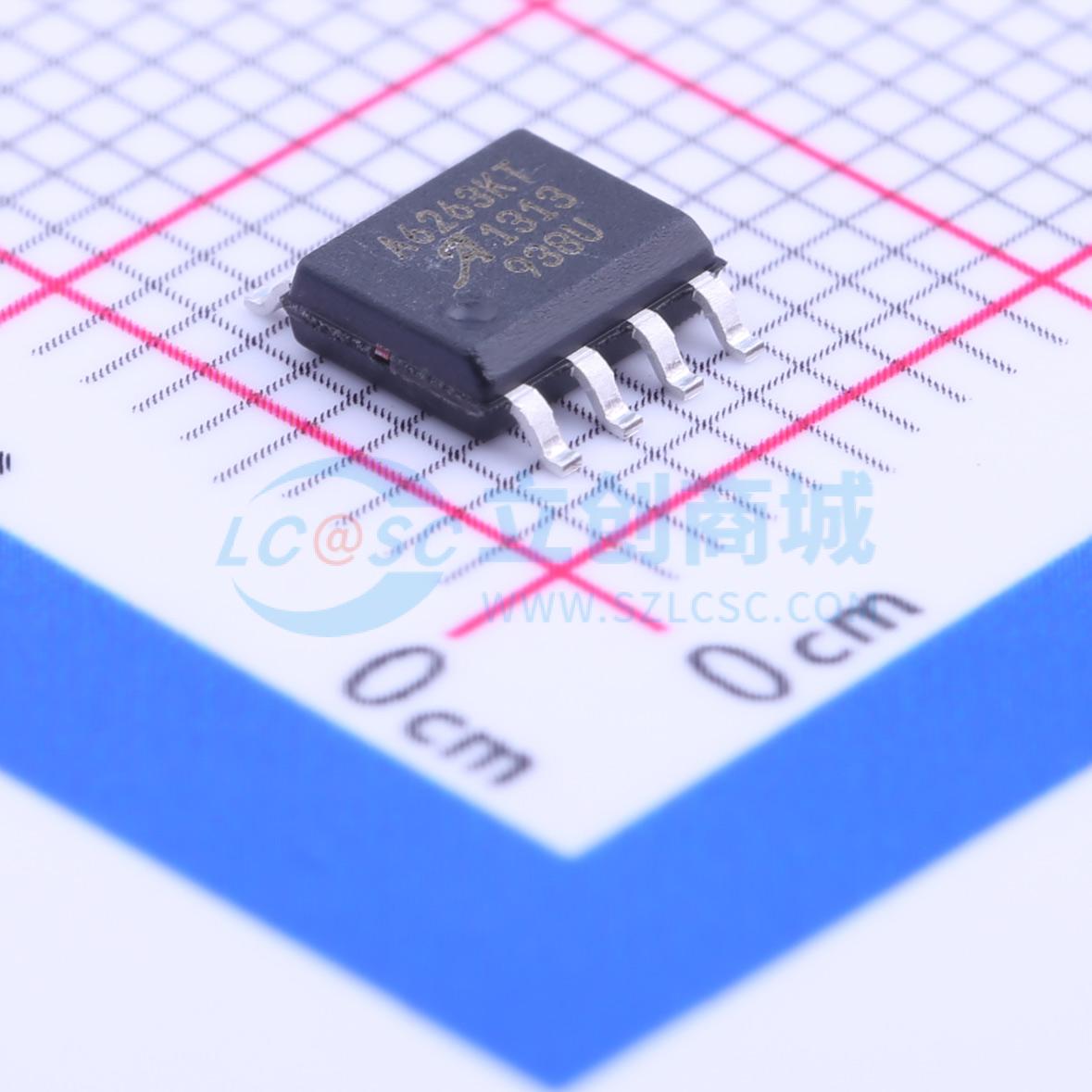

A6263KLJTR-T

A6263是一款线性、可编程电流调节器，其4个输出端每个均可提供高达100 mA的电流，用于驱动高亮度LED阵列。输出端可根据需要并联连接或闲置不用。每个输出端的LED调节电流精度可达5%，由单个参考电阻设定。在不使用镇流电阻的情况下，各串的电流匹配度优于10%。采用恒定电流驱动LED可确保其安全运行，并实现最大可能的光输出。 该IC可针对以下常见故障提供保护：

• LED串接地短路
• 单个或多个LED短路
• LED串开路
• IC引脚开路/短路
• 过热 若某一LED串开路或接地短路，故障串将被禁用，而其他LED串则继续工作。 该IC内置温度监测器，当芯片温度超过热阈值时，可降低LED驱动电流。如有必要，可调整或禁用此热降额阈值。 该器件采用带有外露焊盘的8引脚SOIC（LJ封装），以增强散热性能。它无铅（Pb），引脚框架采用100%雾锡电镀。

A6263是一款线性电流调节器，旨在为串联的高亮度LED并联串提供驱动电流和保护。它可提供多达4个匹配的可编程电流输出，每个输出电流高达100 mA，且在主电源电压以下具有较低的最小压差。对于12 V电源网络应用，当驱动4串1至3个LED，每串电流高达100 mA时，可实现最佳性能。 在LED串中任意位置发生接地短路时，可维持电流调节并保护LED。任何调节器输出端接地短路时，仅禁用故障串。同样，若出现输出引脚开路或LED开路故障，所有其他LED串仍可保持调节状态。将输出端连接到VIN可禁用单个输出。多个输出端可并联连接，以驱动更高电流的LED串。 集成热管理功能可在内部结温较高时降低调节电流水平，以限制功耗。此热阈值可编程，如有必要可禁用。

• 通过AEC - Q100认证
• 总LED驱动电流高达400 mA
• 最多4串，每串电流最高可达100 mA且均匀分配
• 宽输入电压范围为6至50 V，满足启停、冷启动和负载突降要求
• 低压差
• 单个参考电阻设定LED电流水平
• LED串接地短路保护
• 带可选热降额功能的过热保护
• 适用于汽车温度范围

• 汽车内外照明
