温馨提醒：图片仅供参考，商品以实物为准

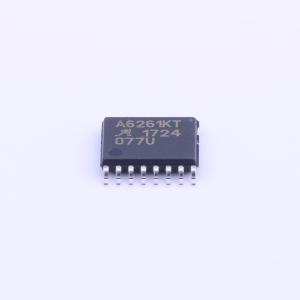

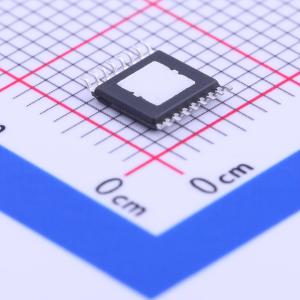

A6261KLPTR-T
输出100mA
- 描述
- 连续定时霍尔开关
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A6261KLPTR-T
- 商品编号
- C146415
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~50V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 100mA | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
符合AEC Q - 100标准。总LED驱动电流高达400 mA（LP、LJ和LY封装）或300 mA（LJ封装）。最多4路输出可均分高达100 mA的电流（LP和LY封装）。电源电压范围为6至50 V。低压差电压。具备LED输出接地短路和热保护功能。可选检测到开路LED时禁用输出。设有用于PWM控制的使能输入。PWM期间有电流压摆率限制。通过参考电阻设置电流。工作温度范围符合汽车应用要求（K，- 40℃至150℃）。 A6261是一款线性、可编程电流调节器，可从四个输出端（LP和LY封装）分别提供高达100 mA的电流，用于驱动高亮度LED阵列。每个输出端的LED调节电流精度达5%，由单个参考电阻设置。无需使用镇流电阻，每路输出的电流匹配度优于10%。以恒定电流驱动LED可确保安全运行并实现最大光输出。LJ封装的A6261提供两个引脚，每个通道电流可达200 mA（A6261LJ - 1），最大输出电流分别为100 mA和200 mA（A6261LJ）。 通过使能输入进行输出控制，可直接用于PWM应用。输出端可根据需要并联连接或闲置。 具备短路检测功能，可在任何LED输出引脚接地短路时保护LED和A6261。任何一路出现开路LED时，所有输出将被禁用，但可选择解除此禁用状态。短路的LED输出引脚或开路LED会通过故障标志指示。 内置温度监测器，当芯片温度超过热阈值时，可降低LED驱动电流。 该器件有8引脚SOICN（后缀LJ）、10引脚MSOP（LY）和16引脚TSSOP（LP）三种封装，均带有外露焊盘以增强散热性能。它们均为无铅（Pb）产品，引脚框架采用100%雾锡电镀。 A6261是一款线性电流调节器，旨在为串联连接的高亮度LED并联串提供驱动电流和保护。LP和LY选项可提供多达四个匹配的可编程电流输出，每个输出电流高达100 mA；LJ - 1选项提供两个输出，每个通道电流为200 mA；而LJ选项提供两个输出，LA1 = 200 mA，LA2 = 100 mA。所有输出的最小压差电压均低于主电源电压。对于12 V电源网络应用，以额定电流驱动1至3个串联LED的所有串时，可实现最佳性能。 A6261专为LED电流由单个逻辑输入或高端开关电源控制的应用而设计。此外，检测到单个开路LED时，A6261会禁用所有LED。 在LED串中任何位置发生接地短路时，可保持电流调节并保护LED。任何调节器输出端子接地短路时，该输出将被禁用并设置故障标志。任何输出端出现开路负载时，将设置故障标志并禁用所有输出。将故障标志输出拉低可重新启用其余输出。将输出端连接到VIN可禁用单个输出。 集成热管理功能可在内部结温较高时降低调节电流水平，以限制功耗。
商品特性
- 符合AEC Q - 100标准
- 总LED驱动电流高达400 mA（LP、LJ和LY封装）或300 mA（LJ封装）
- 最多4路输出可均分高达100 mA的电流（LP和LY封装）
- 电源电压范围为6至50 V
- 低压差电压
- 具备LED输出接地短路和热保护功能
- 可选检测到开路LED时禁用输出
- 设有用于PWM控制的使能输入
- PWM期间有电流压摆率限制
- 通过参考电阻设置电流
- 工作温度范围符合汽车应用要求（K，- 40℃至150℃）
- 每个输出端的LED调节电流精度达5%，由单个参考电阻设置
- 无需使用镇流电阻，每路输出的电流匹配度优于10%
- 以恒定电流驱动LED可确保安全运行并实现最大光输出
- LJ封装的A6261提供两个引脚，每个通道电流可达200 mA（A6261LJ - 1），最大输出电流分别为100 mA和200 mA（A6261LJ）
- 通过使能输入进行输出控制，可直接用于PWM应用
- 输出端可根据需要并联连接或闲置
- 具备短路检测功能，可在任何LED输出引脚接地短路时保护LED和A6261
- 任何一路出现开路LED时，所有输出将被禁用，但可选择解除此禁用状态
- 短路的LED输出引脚或开路LED会通过故障标志指示
- 内置温度监测器，当芯片温度超过热阈值时，可降低LED驱动电流
- 该器件有8引脚SOICN（后缀LJ）、10引脚MSOP（LY）和16引脚TSSOP（LP）三种封装，均带有外露焊盘以增强散热性能。它们均为无铅（Pb）产品，引脚框架采用100%雾锡电镀
- LP和LY选项可提供多达四个匹配的可编程电流输出，每个输出电流高达100 mA；LJ - 1选项提供两个输出，每个通道电流为200 mA；而LJ选项提供两个输出，LA1 = 200 mA，LA2 = 100 mA
- 所有输出的最小压差电压均低于主电源电压
- 对于12 V电源网络应用，以额定电流驱动1至3个串联LED的所有串时，可实现最佳性能
- A6261专为LED电流由单个逻辑输入或高端开关电源控制的应用而设计
- 此外，检测到单个开路LED时，A6261会禁用所有LED
- 在LED串中任何位置发生接地短路时，可保持电流调节并保护LED
- 任何调节器输出端子接地短路时，该输出将被禁用并设置故障标志
- 任何输出端出现开路负载时，将设置故障标志并禁用所有输出
- 将故障标志输出拉低可重新启用其余输出
- 将输出端连接到VIN可禁用单个输出
- 集成热管理功能可在内部结温较高时降低调节电流水平，以限制功耗
